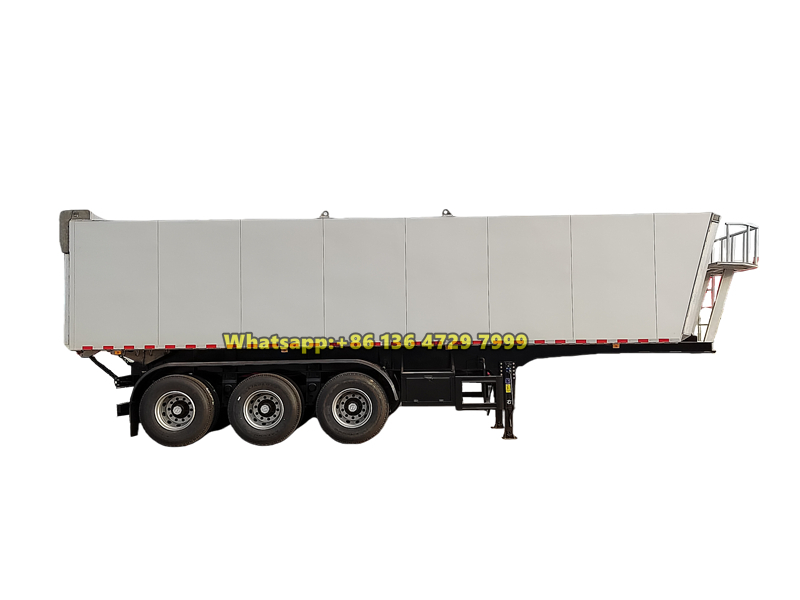

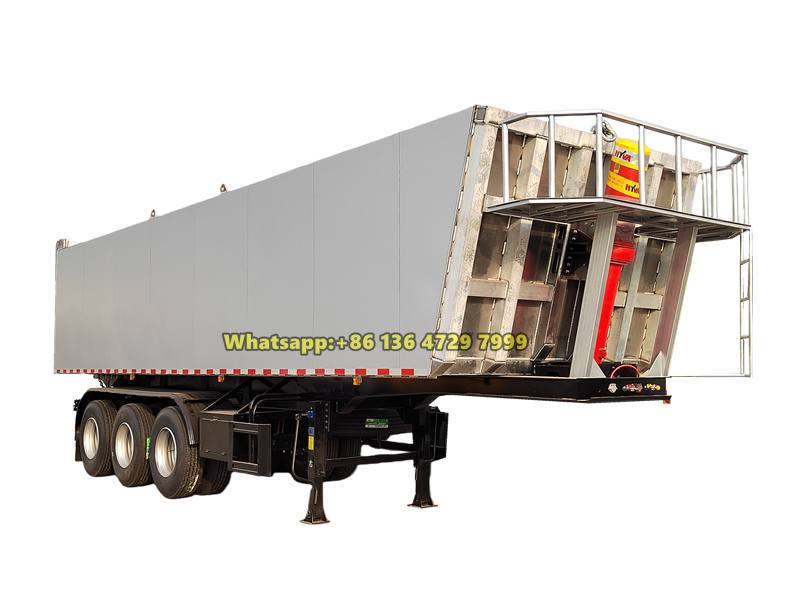

هذه المقطورة النصفية القلابة ثلاثية المحاور المصنوعة من سبائك الألومنيوم هي مركبة نقل متخصصة تستخدم نظامًا هيدروليكيًا لرفع الصندوق وتفريغه تلقائيًا. الصندوق مصنوع من سبائك الألومنيوم، مما يقلل من وزن المركبة مع الحفاظ على متانتها. النظام الهيدروليكي بالكامل من علامة HYVA التجارية، مما يضمن رفعًا سلسًا وموثوقًا. بفضل كفاءة التفريغ العالية، يمكن للمقطورة إتمام عملية التفريغ وإعادة الضبط بسرعة في غضون دقائق معدودة. تتميز المركبة بقدرة تحمل عالية وكفاءة تفريغ فائقة، وتُستخدم على نطاق واسع في مجال الخدمات اللوجستية والنقل لمختلف أنواع المواد السائبة.
القدرة على العمل:
50 tonsالبعد (مم):
10700×2550×3650نوع المحور:
FUWA, 13-ton, 3 pcsمعدات الأرض:
JOST, 28 tonكينغبين:
2' or 3.5'تعليق:
Leaf springالإطارات:
315/80R22.5, 10 pcsملاحظة:
Customized cargo box size, HYVA lifting system, BPM axles for option※ Ⅰ. مقدمة عن المنتج:
المقطورة القلابة هي مركبة نقل ذات غرض خاص تستخدم نظامًا هيدروليكيًا لرفع الجزء الخلفي من العربة لتفريغ الحمولة تلقائيًا. مقطورة نصفية قلابة ثلاثية المحاور مصنوعة من سبائك الألومنيوم تتميز هذه الشاحنة بهيكل مصنوع من سبائك الألومنيوم، مما يقلل الوزن الميت بشكل فعال مع الحفاظ على المتانة. النظام الهيدروليكي بالكامل من علامة HYVA التجارية، مما يوفر رفعًا سلسًا وموثوقًا. بفضل كفاءة التفريغ العالية، يمكن للمقطورة إتمام عملية التفريغ وإعادة الضبط بسرعة في غضون دقائق معدودة. يتكون نظام المحاور من ثلاثة محاور سعة كل منها 13 طنًا، مقترنة بقاعدة هبوط JOST سعة 28 طنًا، مما يضمن ثباتًا في تحمل الأحمال وأمانًا موثوقًا عند التوقف. يوفر هذا المنتج قدرة تحميل عالية وسهولة في التشغيل، مما يجعله مناسبًا لنقل المواد السائبة بكميات كبيرة مثل الرمل والحصى والفحم ومواد البناء.
مصنع CEEC
هو مورد متميز لشاحنات النقل النصفية القلابة،
نضمن أن جميع المقطورات النصفية القلابة جديدة تمامًا وعالية الجودة.
※ ثانياً: الهيكل ومبدأ العمل:
يكمن جوهر المقطورة نصف المقطورة ذات التفريغ الخلفي في آلية الرفع الفريدة الخاصة بها، والتي تستخدم في المقام الأول نظامًا هيدروليكيًا لإمالة صندوق الشحن من أجل التشغيل.

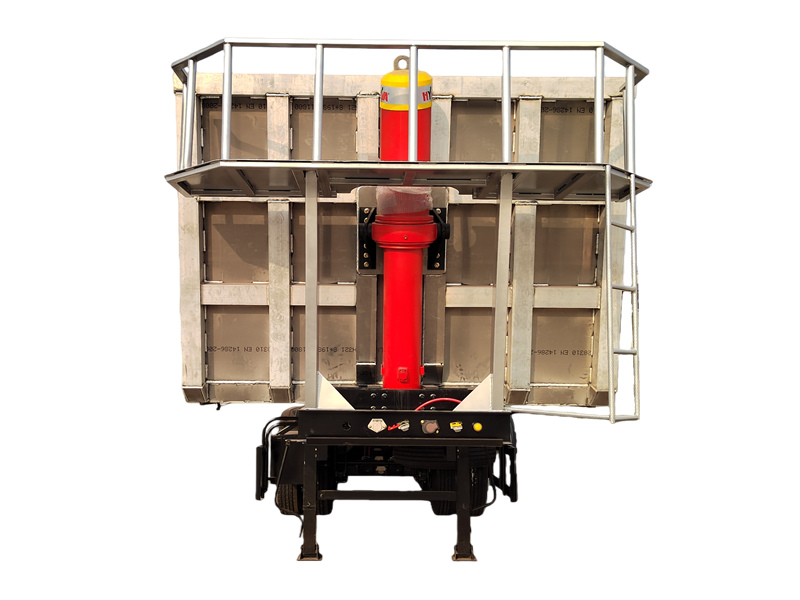

1. نظام الرفع الهيدروليكي: المركبة مزودة بنظام هيدروليكي متطور. يقوم السائق بتشغيل صمام التحكم لتفعيل الأسطوانة الهيدروليكية، التي بدورها تحرك أسطوانة الرفع الهيدروليكية لتمديدها وسحبها.
2. آلية إمالة صندوق الشحن: يدفع الأسطوانة الهيدروليكية الجزء الخلفي من صندوق الشحن إلى الأعلى، مما يخلق زاوية مائلة. ثم ينزلق الشحن من الخلف بفعل الجاذبية.
※ Ⅲ. مواصفات المنتج:
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
|
DIMENSIONS |
|
|
Tare Weight |
9000kgs |
|
Payload |
50000kgs |
|
Wheel Base |
4050mm+1360mm+1360mm |
|
Overall Dimension(L*W*H) |
10700*2550*3650mm |
|
RUNNING SYSTEM |
|
|
Suspension |
Mechanical |
|
Axle |
13 ton, 3 pcs |
|
Tire |
315/80R22.5 |
|
Brakes |
Dual lines pneumatic brake system, WABCO Emergency Relay Valve; T30/30 air chamber; parking brake |
|
UNDER FRAME |
|
|
Main Beam |
Heavy duty and extra durability designed I beam; Opting for high tensile steel Q345B, welded by automatic Submerged-Arc processes. Top Flange 16mm, width 140mm; Middle Flange 10mm; Bottom Flange 18mm, width 140mm. |
|
King Pin |
Welded kingpin, Jost 90#(3.5 inches) |
|

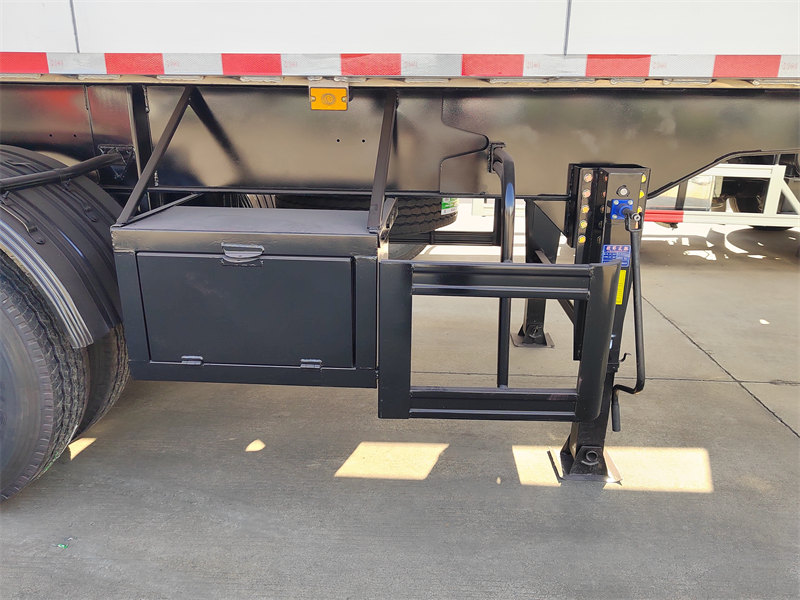

Landing Gear |
JOST 28T |
|
CARGO BODY |
|
|
Inside Dimension(L*W*H) |
9500*2300*1600mm |
|
Steel sheet |
Floor thickness 8mm, side wall thickness 6mm |
|
Material |
Aluminum alloy |
|

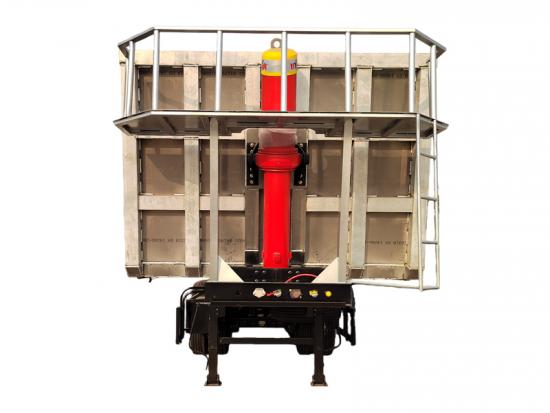

Hydraulic cylinder |
Full set of HYVA hydraulic system, front setting telescopic cylinder |
|
Tailgate |
One-piece tailgate with upper articulation, safety lock system |
|
ELECTRICAL & PAINT |
|
|
Lights & Reflectors |
Rear light, rear reflector, turn indicative light, side reflector, fog lamp, number plate light |
|
Wiring |
24V, 6 lines |
|

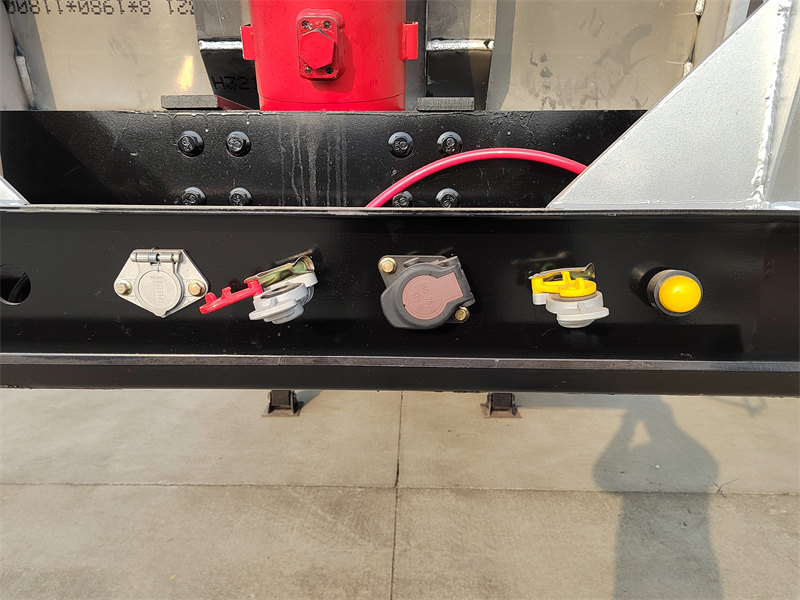

Air/Elec. Connector |
ISO standard air connector, 24V 7 pin plug socket |
|
Painting |
1 coat of anticorrosive prime, two coats of final paint |
※ Ⅳ. Product Advantages:
1. High Unloading Efficiency:
The cargo box is lifted by the hydraulic system, allowing unloading to be completed quickly within just a few minutes.
2. Fast Reset Speed:
The box can be quickly reset to its original position without needing to adjust angles or positions, enabling a rapid switch to driving mode.
3. Reliable Hydraulic System:
High-quality hydraulic cylinder and precision control components ensure smooth lifting and lowering of the box even under full load conditions.
4. Strong Load-Bearing Capacity:
The chassis frame and box are made of high-strength materials with evenly distributed stress points, making them resistant to deformation.

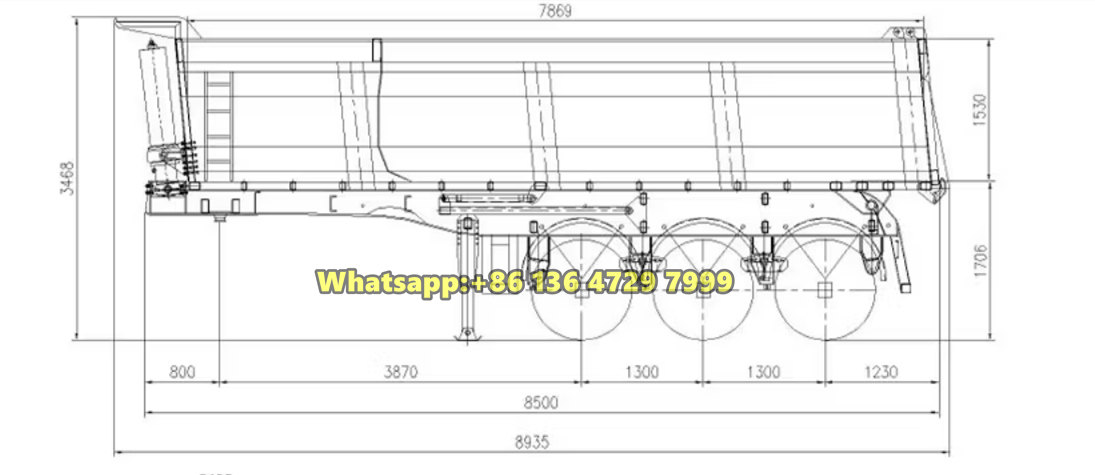

※ Ⅴ. Product Drawing:
[if gte mso 9]>

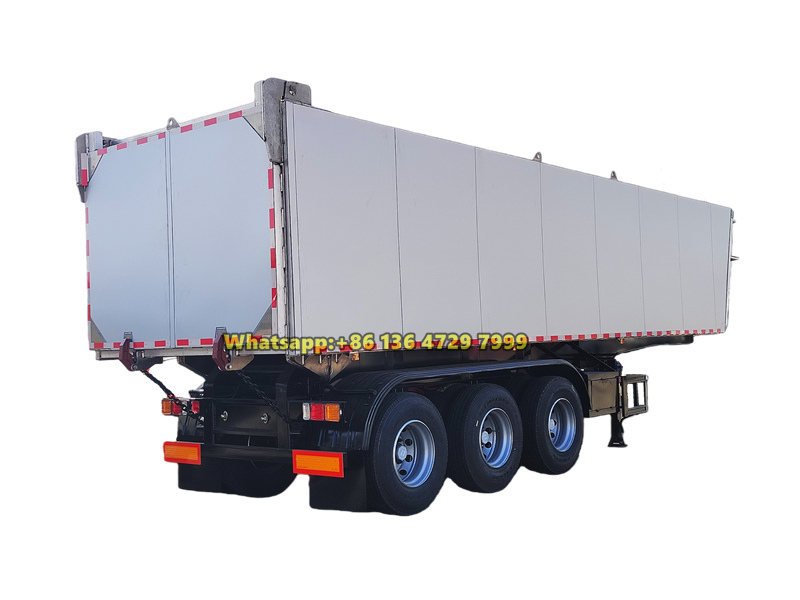

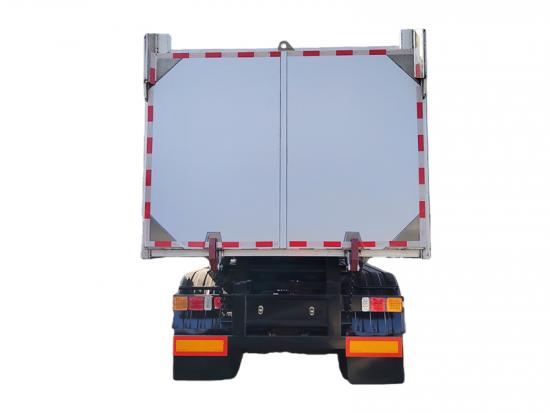

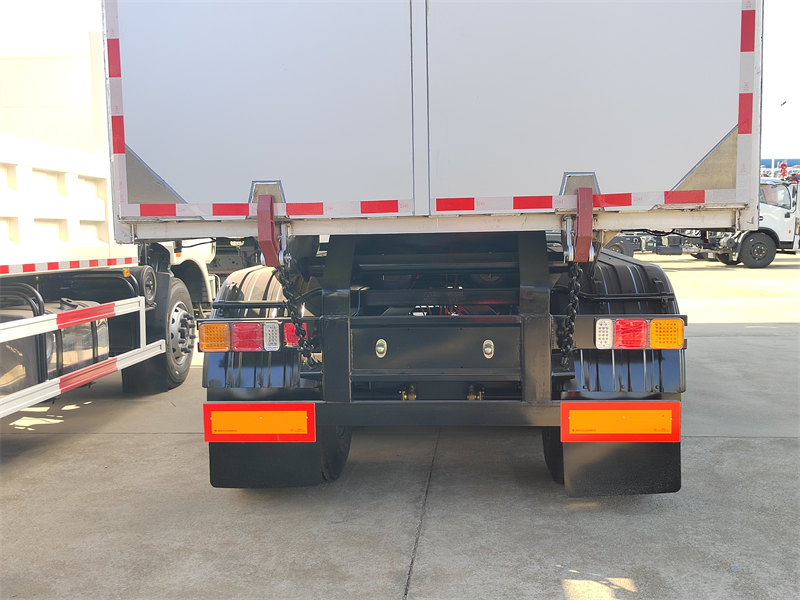

※ Ⅵ. تفاصيل المنتج :

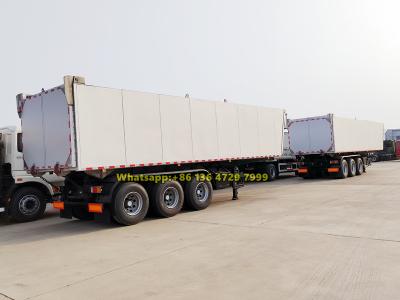

※ Ⅶ. تسليم دفعات من مقطورات قلابة :

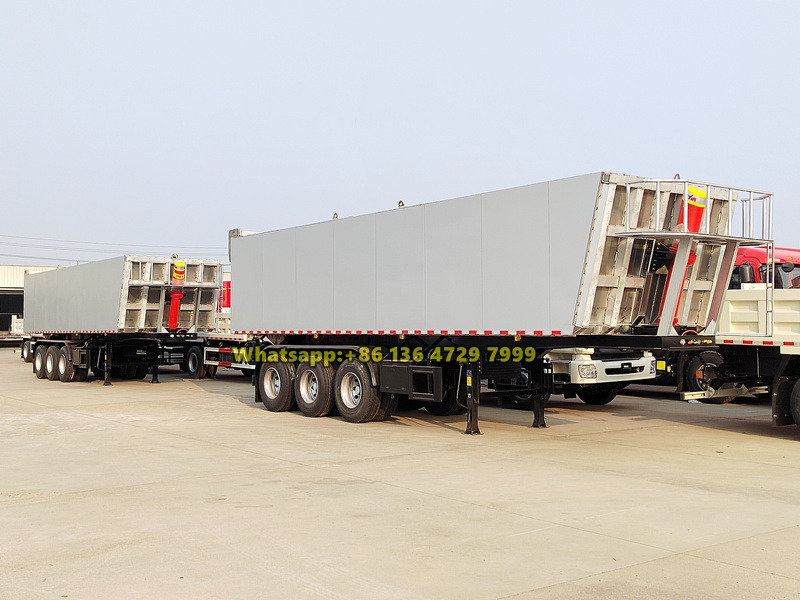

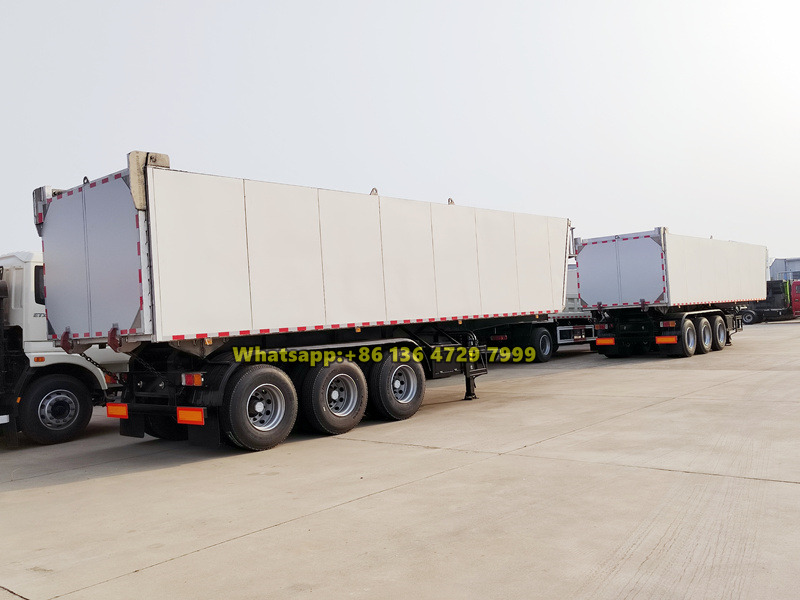

مقطورات قلابة مصنوعة من سبائك الألومنيوم جاهزة للتسليم
مقطورات قلابة ثلاثية المحاور شديدة التحمل جاهزة للشحن
منتجات مصنع شاحنات قلابة صيني بالكامل!
شحن سريع بنسبة 100%، مريح، فعال!
1. مقطورات نصفية قلابة مخصصة بمحورين، أو ثلاثة محاور، أو أربعة محاور
2. محاور FUWA/BPM ونظام رفع HYVA كخيار إضافي
3. سعر المصنع الأدنى، ومراقبة جودة صارمة
4. توصيل سريع، يمكن توفير الموديلات الشائعة في غضون 15 يومًا.
إن نصف المقطورة القلابة ذات 4 محاور، مع سعة تحميل 50-70 طن وحجم جسم 12000mm×2500mm×3200mm، أصبحت مساعدًا قويًا لمواقع البناء والنقل اللوجستي. إنها مجهزة بـ 16 إطارًا 12.00R20 ومحاور 13T FUWA/BPW لضمان القيادة المستقرة. صندوق الشحن مصنوع من مواد عالية القوة ويتمتع بقدرة تحمل قوية ومتانة.
تُعد شبه المقطورة الثقيلة ثلاثية المحاور حلاً موثوقًا لنقل المواد الثقيلة. وهي مُجهزة بثلاثة محاور FUWA بوزن 13 طنًا ونظام هيدروليكي HYVA قوي ومستقر، مما يضمن عمليات قلاب فعالة. كما أنها مُزودة بصندوق شحن متين بأرضية سميكة 8 مم، وهي مصممة خصيصًا لتحمل ظروف العمل القاسية، مثل نقل الخامات والرمال.
تعتمد المقطورة النصفية القلابة الثقيلة ذات الأربعة محاور وحمولة 80 طنًا على نظام رفع هيدروليكي أمامي لتفريغ سريع وفعال. وهي مزودة بأربعة محاور FUWA سعة كل منها 13 طنًا، وهيكلها ملحوم من فولاذ T700 عالي المتانة، مما يضمن قدرة تحميل موثوقة. يبلغ حجم صندوقها 36 مترًا مكعبًا، مما يجعلها مناسبة لنقل كميات كبيرة من المواد السائبة مثل الرمل والحجارة والفحم. وتتميز بكفاءة عالية في التفريغ ومتانة تدوم طويلًا.
صُممت المقطورة القلابة نصف المقطورة على شكل حرف U خصيصًا لنقل المواد السائبة مثل الرمل والفحم والخامات المعدنية. هيكلها مصنوع من فولاذ المنغنيز عالي المتانة، بسماكة أرضية 8 مم وجدران جانبية 6 مم، مما يضمن قدرة تحميل موثوقة. يتيح الصندوق على شكل حرف U تفريغًا كاملًا ويمنع التصاق المواد. يتميز نظام الرفع الهيدروليكي بأسطوانة من علامة تجارية معروفة، تُكمل عملية التفريغ في غضون 25 ثانية. مُجهزة بمحاور FUWA سعة 13 طنًا، وقاعدة JOST سعة 28 طنًا، وصمامات فرامل WABCO، تتميز هذه المقطورة القلابة بالمتانة والكفاءة، وهي مناسبة لظروف العمل المعقدة مثل المناجم ومواقع البناء.
صُممت هذه المقطورة نصف المقطورة ذات الشكل U والمزودة بآلية تفريغ خلفية خصيصًا لنقل المواد السائبة، مثل الرمل والحصى والفحم، بشكل متكرر وبسعة تحميل تصل إلى 50 طنًا. تتميز بهيكل صندوق شحن على شكل حرف U لتفريغ نظيف وخالٍ من المخلفات. يتضمن التكوين الأساسي ثلاثة محاور FUWA سعة 13 طنًا، ودعامات FUWA سعة 28 طنًا، ونظام هيدروليكي HYVA، المعروف بقدرته العالية على الرفع وانخفاض معدل أعطاله. بفضل هيكلها المتين وسهولة وفعالية التفريغ، تُعد هذه المقطورة مثالية للعمليات الشاقة التي تتطلب تحميلًا وتفريغًا متكررًا، كما هو الحال في المناجم ومواقع البناء.
المقطورة الجانبية ثلاثية المحاور هي مركبة نقل متوسطة إلى طويلة المدى ذات هيكل مسطح. يبلغ طولها 13 مترًا، وهي مزودة بثلاثة محاور من نوع FUWA سعة كل منها 13 طنًا، مما يوفر قدرة تحميل تصل إلى 60 طنًا. تسهل الجوانب التي يبلغ ارتفاعها 600 ملم عمليات التحميل والتفريغ. يتكون جهاز الهبوط من أرجل يدوية التشغيل ثنائية السرعة من علامة FUWA التجارية سعة 28 طنًا، مما يضمن الثبات والموثوقية. بفضل هيكلها المتين وقدرتها العالية على التكيف، تُعد هذه المركبة مناسبة لنقل مختلف أنواع البضائع، مثل مواد البناء والمواد الغذائية، لمسافات متوسطة إلى طويلة.
