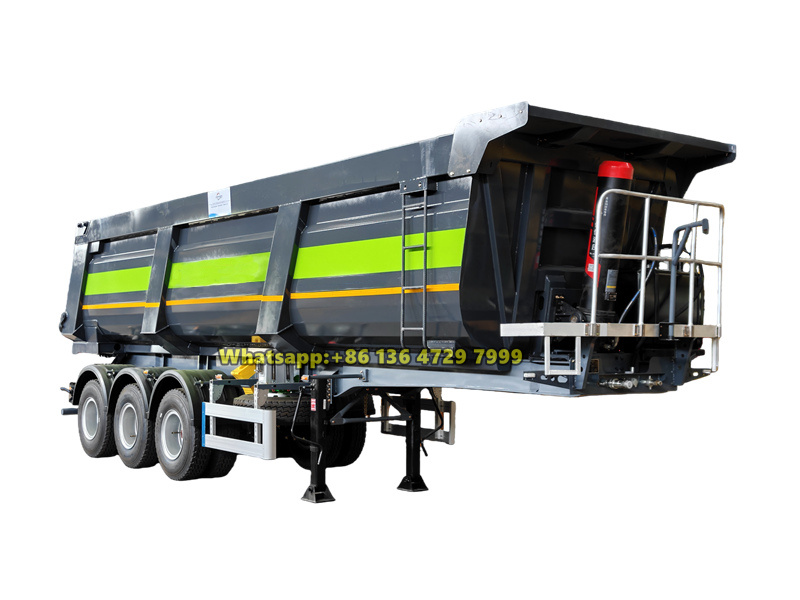

صُممت المقطورة القلابة نصف المقطورة على شكل حرف U خصيصًا لنقل المواد السائبة مثل الرمل والفحم والخامات المعدنية. هيكلها مصنوع من فولاذ المنغنيز عالي المتانة، بسماكة أرضية 8 مم وجدران جانبية 6 مم، مما يضمن قدرة تحميل موثوقة. يتيح الصندوق على شكل حرف U تفريغًا كاملًا ويمنع التصاق المواد. يتميز نظام الرفع الهيدروليكي بأسطوانة من علامة تجارية معروفة، تُكمل عملية التفريغ في غضون 25 ثانية. مُجهزة بمحاور FUWA سعة 13 طنًا، وقاعدة JOST سعة 28 طنًا، وصمامات فرامل WABCO، تتميز هذه المقطورة القلابة بالمتانة والكفاءة، وهي مناسبة لظروف العمل المعقدة مثل المناجم ومواقع البناء.
القدرة على العمل:
50 tonsالبعد (مم):
9800×2500×3800نوع المحور:
FUWA, 13-ton, 3 pcsمعدات الأرض:
JOST, 28 tonكينغبين:
2' or 3.5'تعليق:
Leaf springالإطارات:
12.00R20, 10 pcsملاحظة:
Customized cargo box size, HYVA lifting system, BPM axles for option※ Ⅰ. مقدمة عن المنتج:
المقطورة القلابة هي وحدة نقل ثقيلة مزودة بنظام تفريغ هيدروليكي، مصممة خصيصاً للنقل الفعال والتفريغ التلقائي للمواد السائبة مثل الرمل والفحم والخامات. مقطورة قلابة على شكل حرف U سعة 50 طنًا يتميز هذا الصندوق بهيكل أرضي متكامل على شكل قوس، مما يزيل الزوايا الميتة ويقاوم التصاق المواد مقارنةً بالصناديق المستطيلة التقليدية. الصندوق مصنوع من فولاذ المنغنيز Q345، بسماكة أرضية 8 مم وجدران جانبية 6 مم، مما يوفر قوة ومتانة عاليتين. مُجهز بثلاثة محاور FUWA سعة 13 طنًا ونظام رفع هيدروليكي بأسطوانة قطرها 202 مم، مما يوفر رفعًا مستقرًا وإتمام عملية التفريغ في غضون 25 ثانية. يتميز هذا الصندوق نصف المقطور بتفريغ شامل، ووزن خفيف، ومقاومة ممتازة للتآكل، مما يجعله مثاليًا لنقل المواد السائبة الثقيلة لمسافات متوسطة وقصيرة.
مصنع CEEC
هو مورد متميز لشاحنات النقل النصفية القلابة،
نضمن أن جميع المقطورات النصفية القلابة جديدة تمامًا وعالية الجودة.
※ Ⅱ. مواصفات المنتج:
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
|
50 ton U-shaped Tipper Semi Trailer Specifications |
|
|
Application |
Transport all kinds of Mineral/Coal/Stone/Sand/Cargo |
|
Model |
3 axles tipper trailer |
|
Box capacity |
30 cubic meters |
|
Dimension (mm) |
9800x2500x3800 |
|
Rim and tires |
12.00R20 tires
|
|
Lifting system |
China famous brand telescopic cylinders
|
|
Cargo box material |
Q345, floor: 8mm; walls: 6mm |
|
Cargo box type |
U-shaped |
|
Main Beams |
Q345 double plate |
|
Height:500mm |
|
|
Upper Plate: 14mm |
|
|
Middle Plate: 8mm |
|
|
Lower Plate: 16mm |
|
|
Axle |
13T FUWA brand, 3 pcs |
|
King Pin |
JOST brand 2.0'' / 3.5'' bolt type king pin |
|

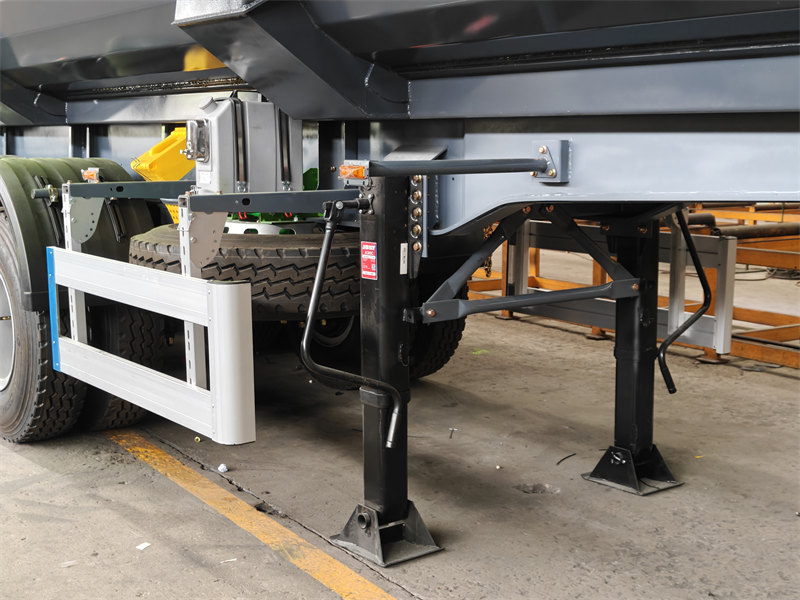

Landing Gear |
28T double speed, JOST brand |
|

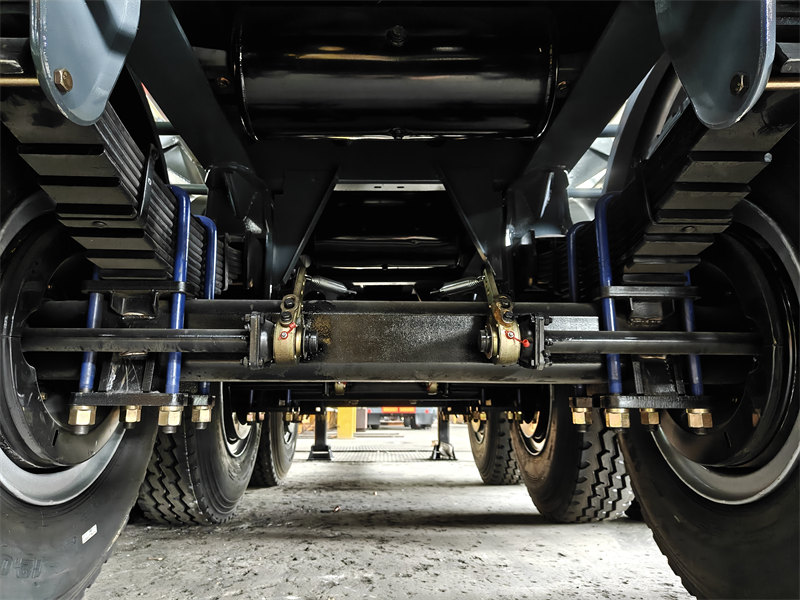

Suspension |
Heavy duty mechanical suspension |
|
Pneumatic Braking System |
WABCO RE 6 relay valve
|
|
Leaf springs |
90(W)mm*13(Thickness)mm*10 Layer |
|
Light |
LED light,24V,7ways(7 wire harness) |
|

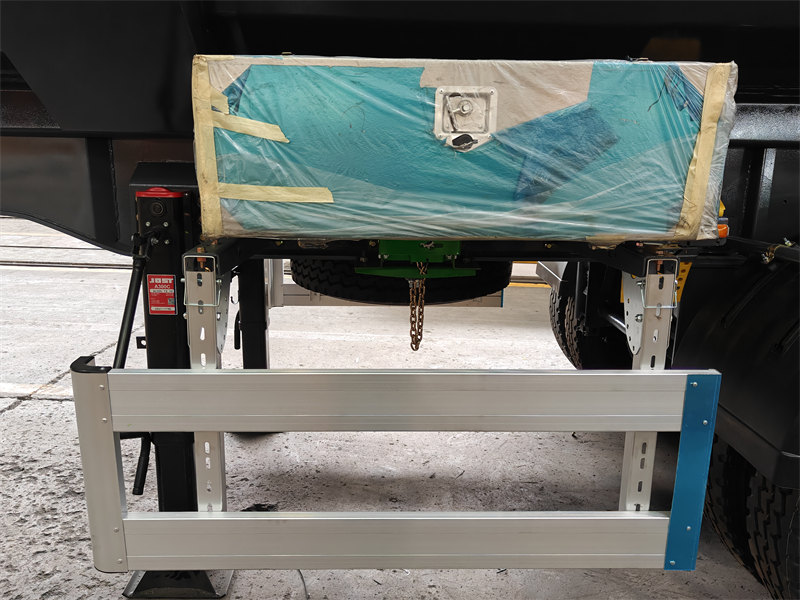

Tool Box |
Aluminum
|
|
Painting |
1 coat of anticorrosive prime, 2coats of final paint |
※ Ⅲ. Product Structure Features:

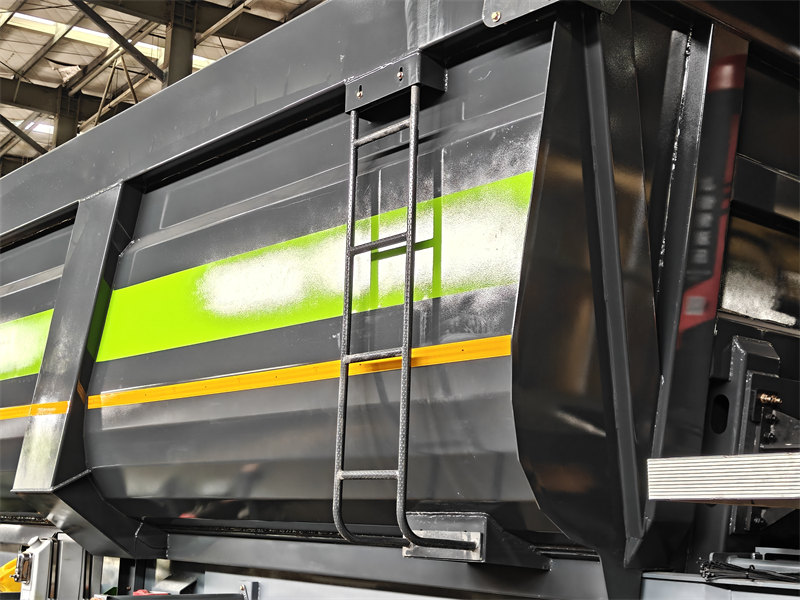

◆ U-shaped Cargo Box: Integrated arc bottom with no dead corners or exposed ribs, preventing material sticking, ensuring complete unloading, and reducing wind resistance and mud buildup.
◆ Frame Structure: Made of high-strength manganese steel.

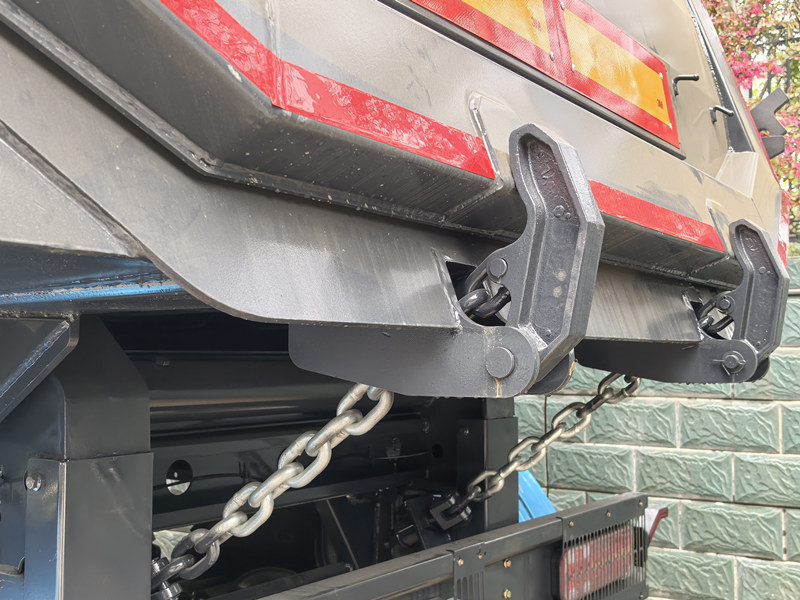

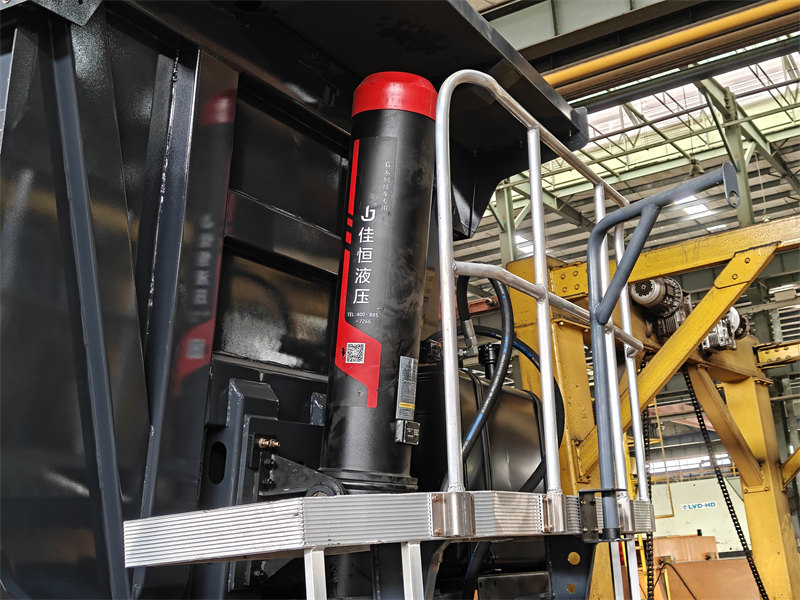

◆ Lifting System : Hydraulic cylinder-driven, reaching a lifting height of 3.8m, lifting time is no more than 25 seconds. The rear door unlocks automatically via a mechanical locking device for safe and easy operation.
※ Ⅳ. Product Advantages:
1. High-strength steel body, heavy-duty and durable
2. Stable hydraulic lifting, efficient and fast unloading
3. Reinforced chassis design, suitable for rough roads
4. U-shaped cargo box, allowing for more thorough unloading

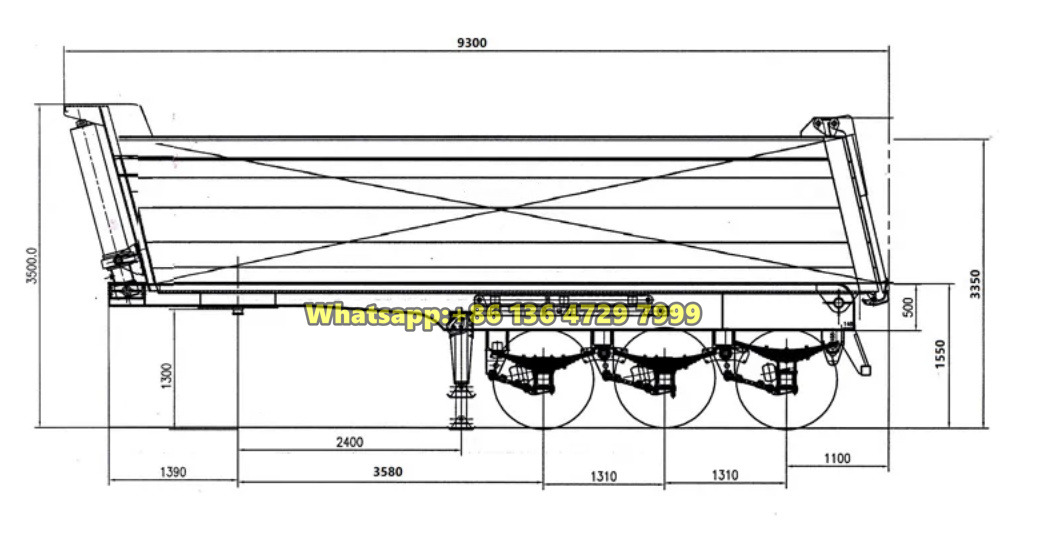

※ Ⅴ. Product Drawing:
[if gte mso 9]>

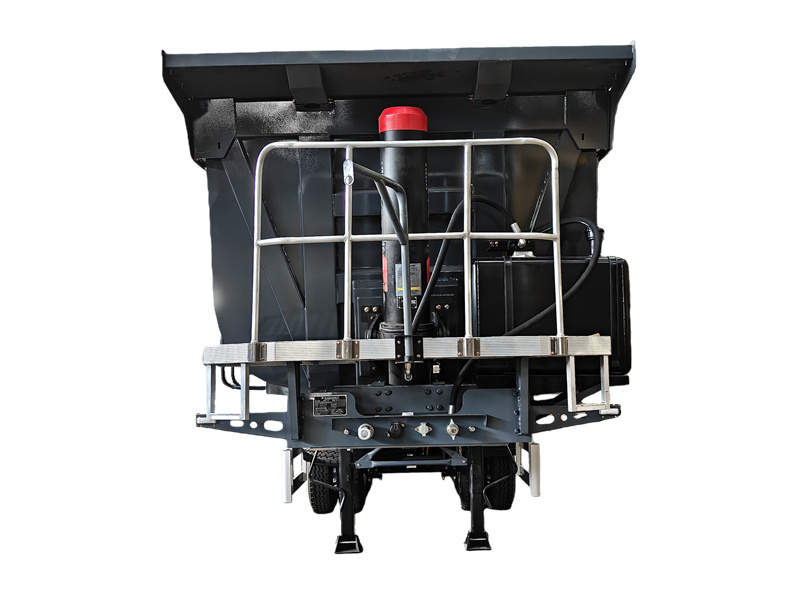

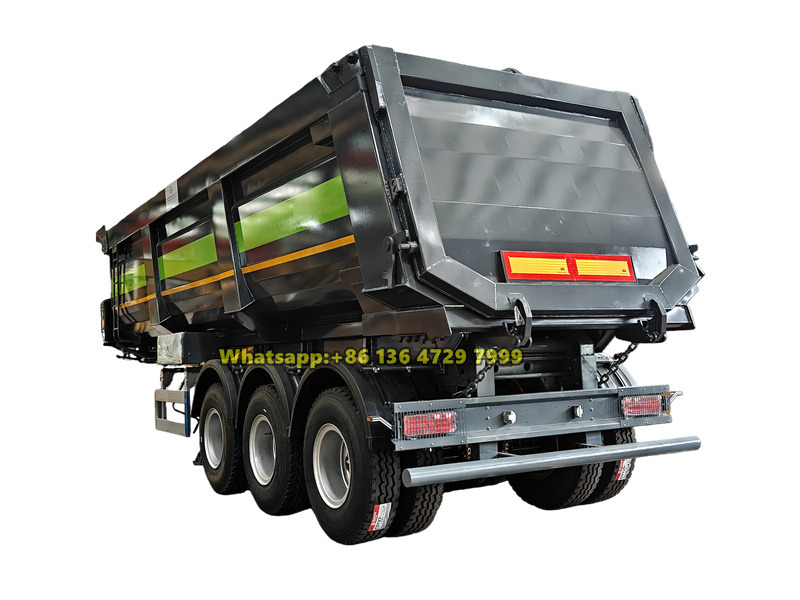

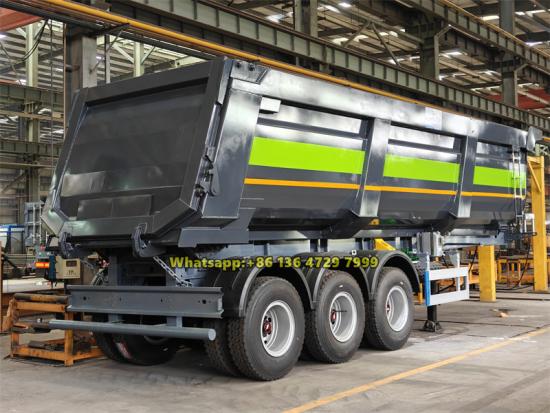

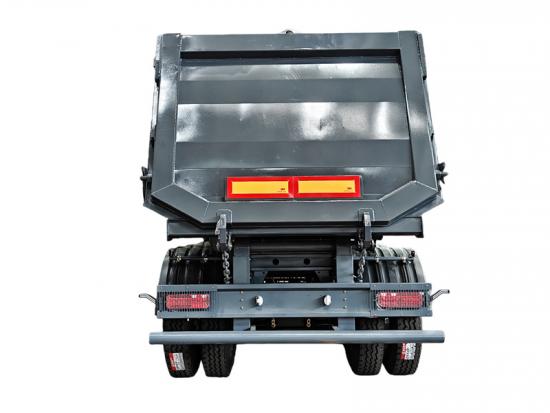

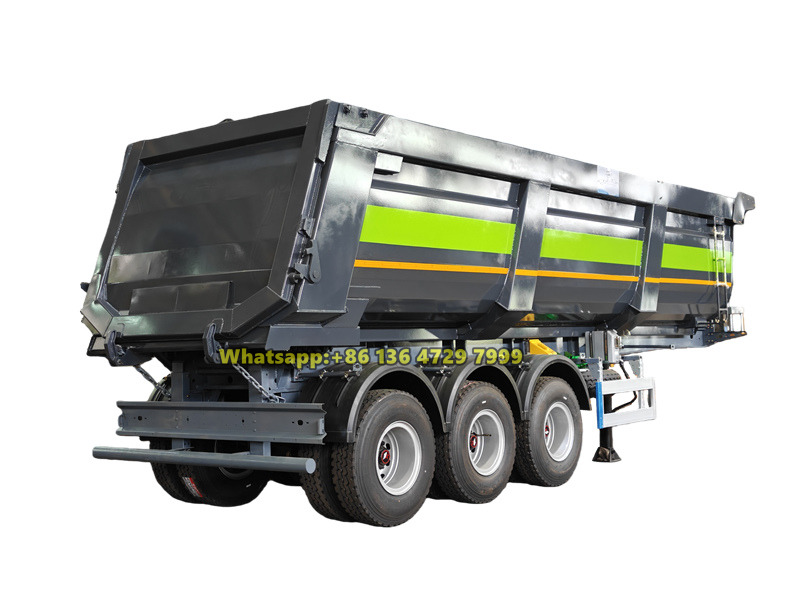

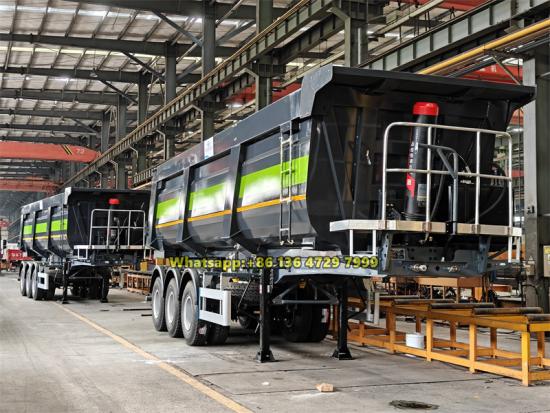

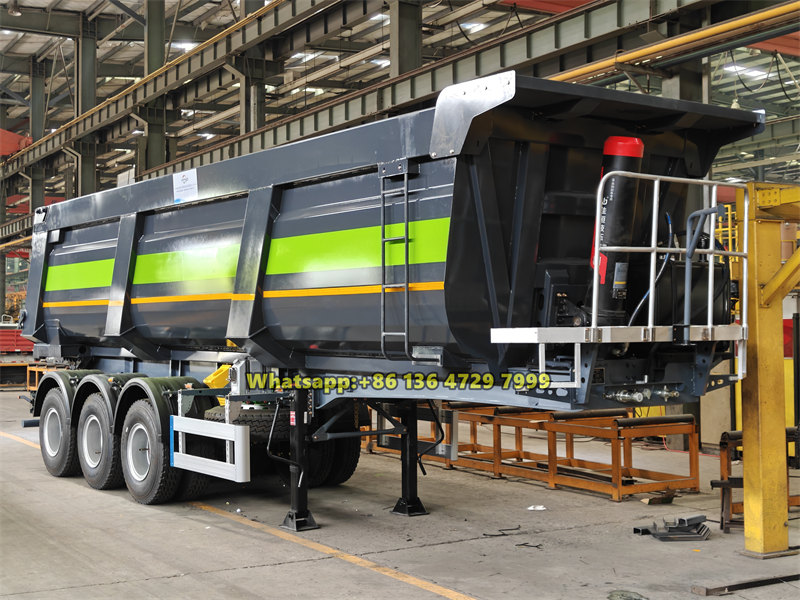

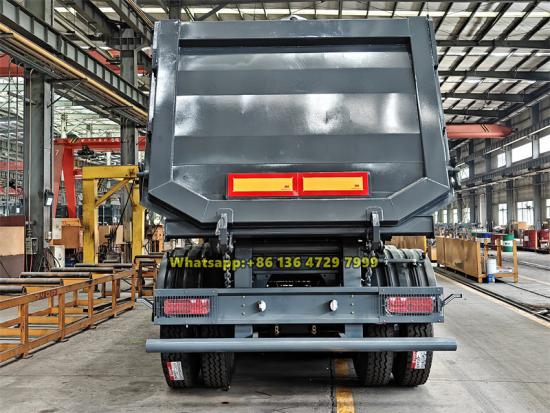

※ Ⅵ. تفاصيل المنتج :

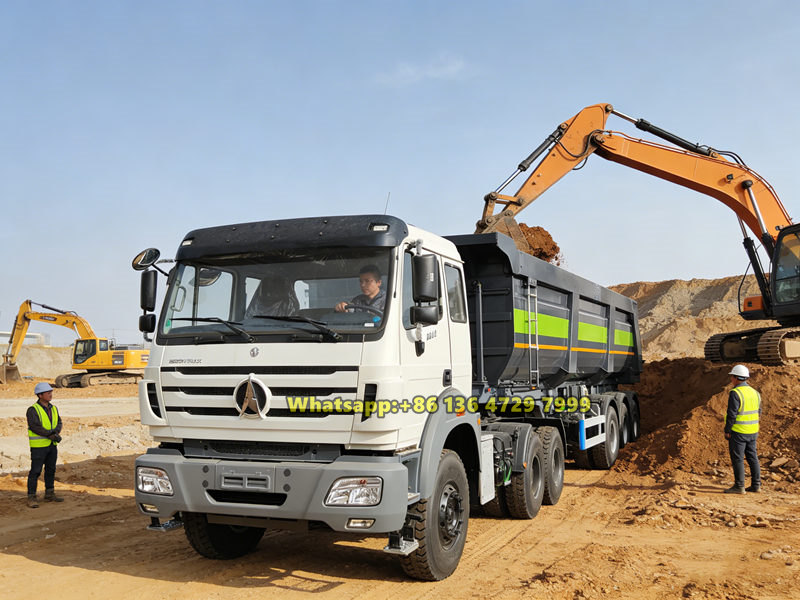

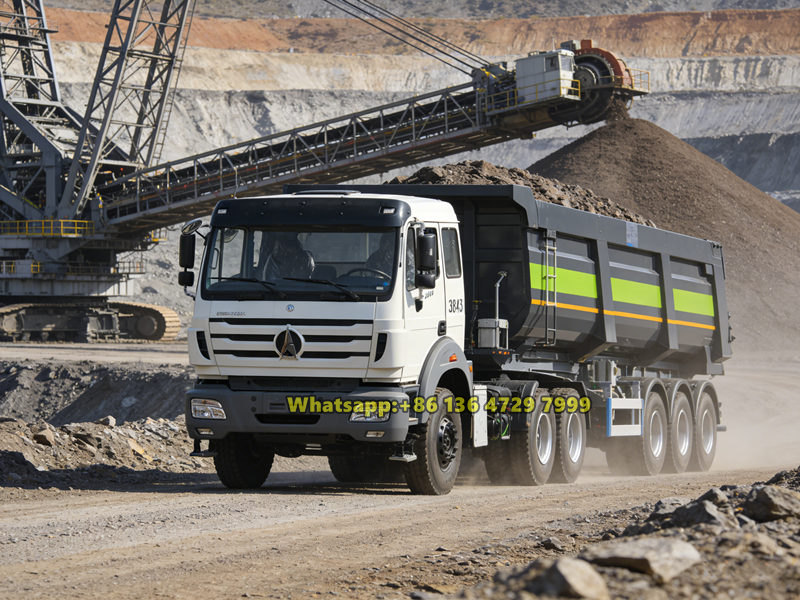

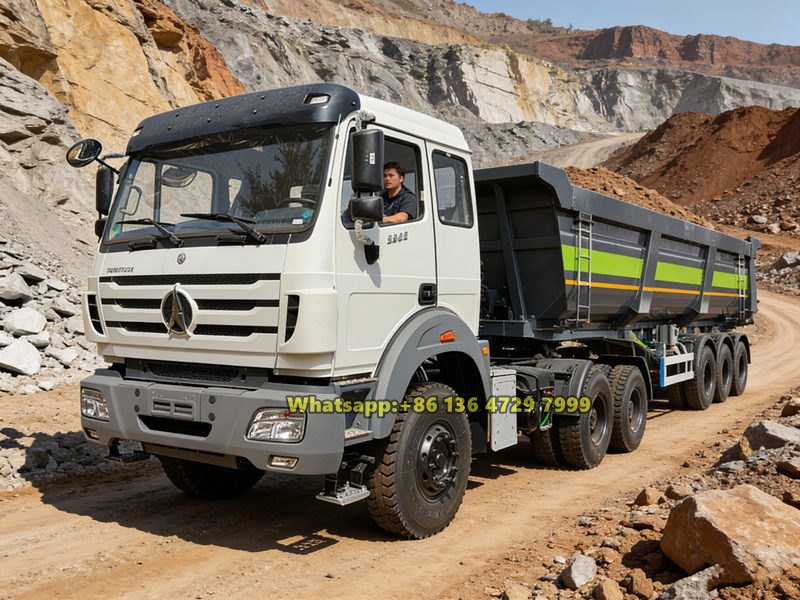

※ Ⅶ. استخدامات المقطورات القلابة :
