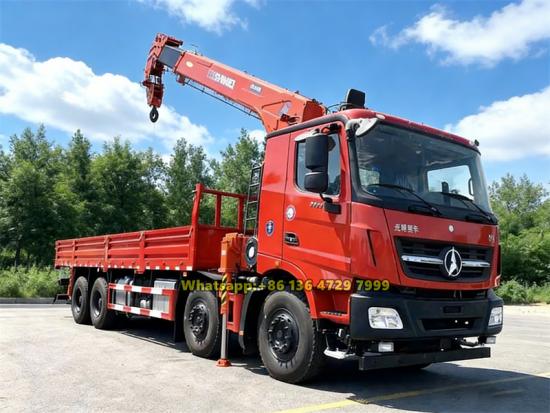

رافعة التحميل الشاحنة Beiben V3 هي مركبة هندسية متعددة الوظائف مبنية على هيكل Beiben 8×4 شديد التحمل، تجمع بين قدرات النقل والرفع. وهي مزودة برافعة تلسكوبية Shimei QYS-14V، تتميز بقدرة رفع قصوى تبلغ 14 طنًا، وارتفاع عمل يصل إلى 22 مترًا، ودوران كامل 360 درجة. تعمل المركبة بمحرك Weichai عالي القدرة، ومجهزة بصندوق شحن مُعزز، ما يضمن قوة جبارة، وكفاءة عالية في الرفع، وأداءً موثوقًا في تحمل الأحمال. وهي مصممة خصيصًا للتطبيقات الشاقة مثل الهندسة البلدية والخدمات اللوجستية للموانئ.
سعر السوق:
$67800القدرة على العمل:
14000 kgنوع الكابينة:
V3 cabinالبعد (مم):
12000×2550×3750نظام القيادة:
8×4قاعدة العجلات (مم):
2100+4600+1450قوة المحرك:
430HP/WP13.430E50صندوق التروس:
12JS200Tملاحظة:
XCMG, palfinger/unic crane is optional

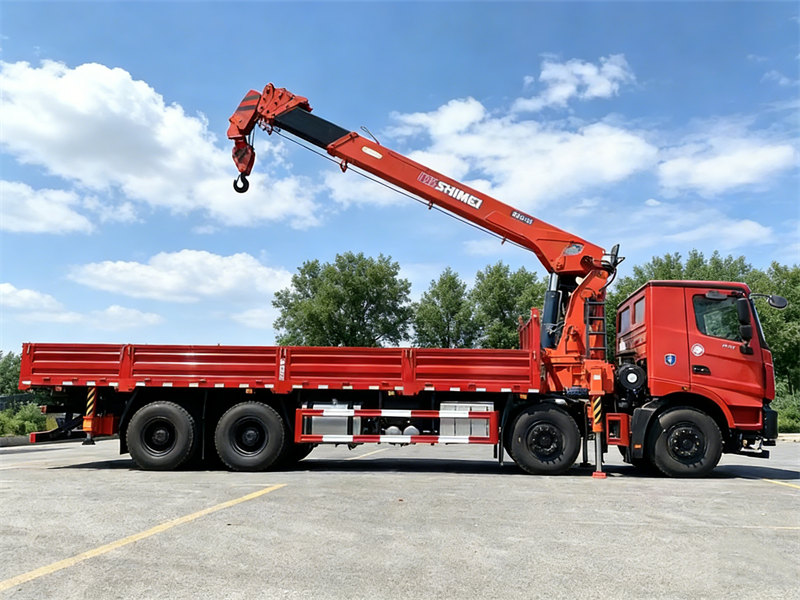

شاحنة الخدمة Beiben V3 المزودة برافعة، والمعروفة أيضًا باسم رافعة Beiben V3 المثبتة على صندوق الشاحنة، هي مركبة متخصصة عالية الكفاءة ومتعددة الاستخدامات، مبنية على هيكل Beiben 8×4 شديد التحمل. وهي مزودة بنظام رافعة هيدروليكية Shimei QYS-14V، مما يتيح رفع الأشياء وتدويرها ونقلها بسرعة. الهيكل مزود بمحرك Weichai بقوة 430 حصانًا وناقل حركة يدوي Fast موثوق، بالإضافة إلى محاور معززة ونظام تعليق متعدد النوابض، مما يشكل منصة قوية وقابلة للتكيف توفر دعمًا صلبًا ومستقرًا لعمليات الرفع المختلفة.

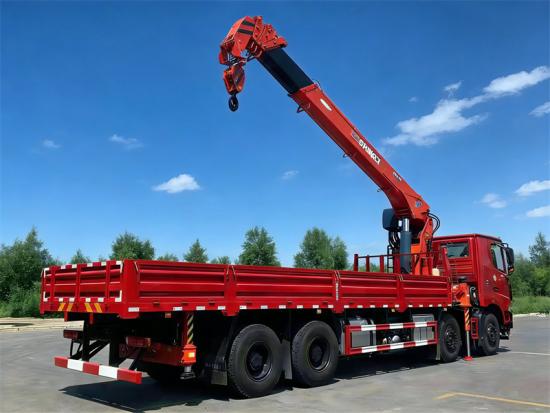

The Shimei QYS-14V five-section telescopic crane mounted on the vehicle boasts a maximum lifting capacity of 14 tons, a maximum working height of 22 meters, and 360° full rotation. Its hydraulic system is equipped with safety balance valves and sequence valves, ensuring smooth, precise, and safe operation. With its approximately 8-meter-long three-door drop-side cargo box, the

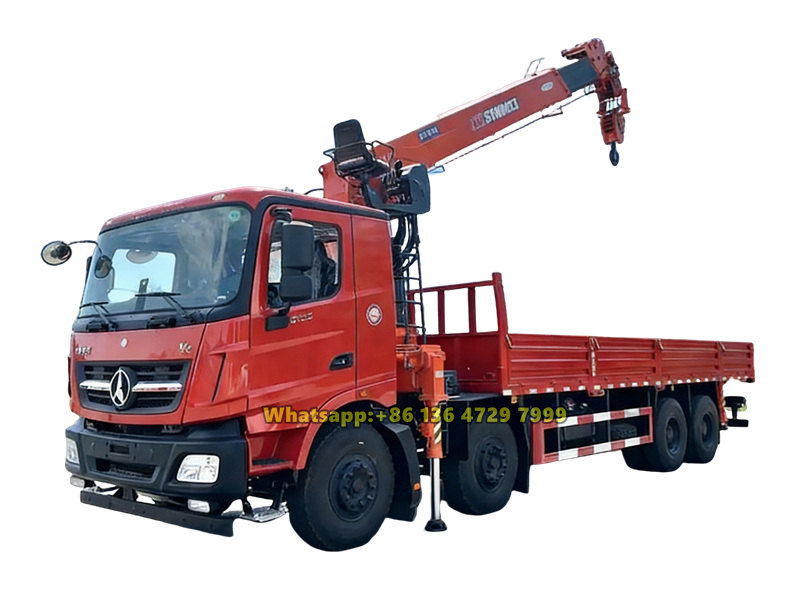

Beiben V3 cargo crane truck
is capable of flexibly handling diverse tasks such as municipal maintenance and port loading/unloading, making it a highly efficient and versatile specialized work vehicle.
CEEC factory
is authorized supplier on beiben boom trucks,
guarantee all beiben boom crane trucks Brand-New and High-Quality.
» Ⅰ. Product Introduction:
Manufacturer: CEEC TRUCKS
▶ Chassis: Beiben 8×4 chassis, V3 cabin, Weichai 430HP diesel engine, Fast 12-speed gearbox
▶ Crane model: Shimen QYS-14V
▶ Crane type: Telescopic boom, 5 sections, 14000kg lifting capacity
▶ Outriggers: 2 front outriggers and 2 rear outriggers
▶ Cargo box dimensions: 8000×2450×550 mm
» Ⅱ. Product Specifications:
|
Beiben V3 Lorry Mounted Crane Technical Specifications |
||
|
Product Name |
Beiben V3 8 × 4 telescopic boom truck |
|
|
Chassis Model |
ND1310 |
|
|
Fuel type |
Diesel |
|
|
Emission Standard |
Euro 5 |
|
|
Cabin |
Beiben V3 |
|
|

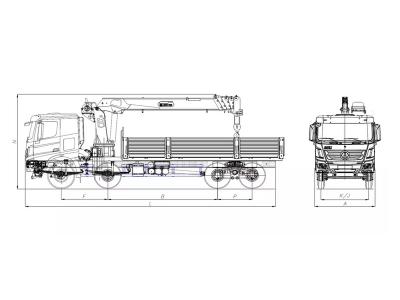

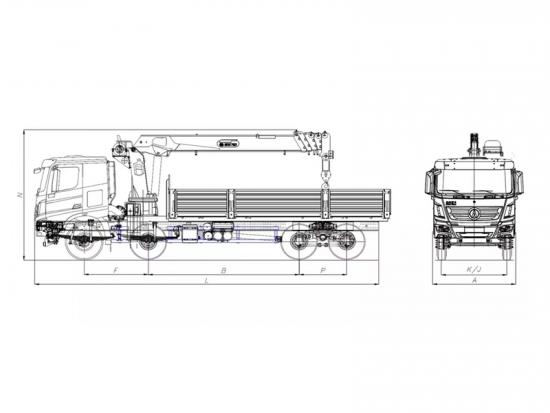

Vehicle main dimensions (mm) |
Overall dimensions (L×W×H) |
12000*2550*3750 |
|
Cargo box dimensions |
8000*2450*550 |
|
|
Wheelbase |
2100+4600+1450 |
|
|
Front overhang |
1515 |
|
|
Rear overhang |
2335 |
|
|
Weight data (kg) |
G.V.W |
31000 |
|
Curb weight |
20800 |
|
|
Rated payload |
10070 |
|
|
Vehicle main performance |
Max. speed (km/h) |
80 |
|
Max. slope of climb (%) |
30 |
|
|

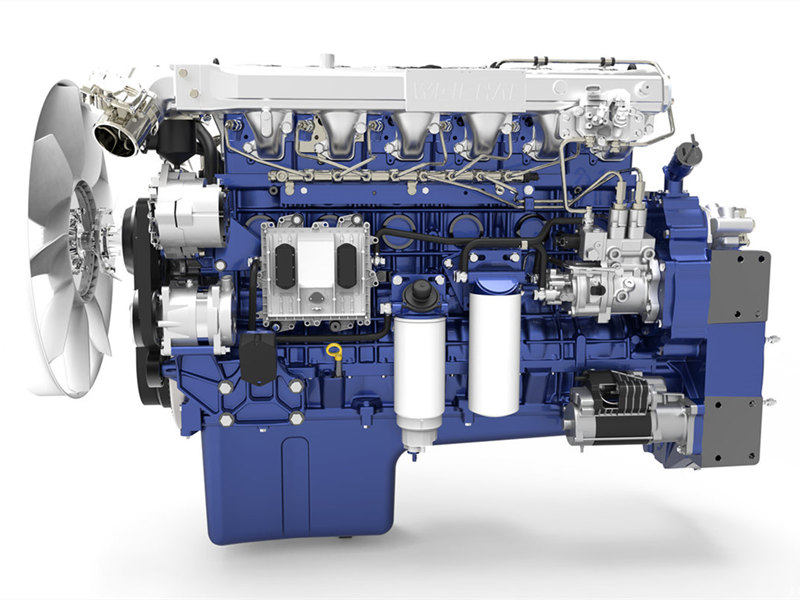

Engine |
Model |
WP12.430E50 |
|
Engine Manufacturer |
WEICHAI |
|
|
Maximum power |
316kw / 430hp |
|
|
Number of cylinders |
6 |
|
|
Displacement (L) |
11.596 |
|
|
Rated speed (rpm) |
1900 |
|
|
Gear box |
Brand |
FAST |
|
Model |
12JS200T |
|
|
Type |
Manual |
|
|
Number of gears |
12 forward gears & 2 reverse |
|
|
Axle |
Front load capacity |
6500/6500 kg |
|
Rear load capacity |
18000 kg |
|
|
Suspension |
Leaf spring |
10/10/12 |
|
Steering Wheel |
left/right hand drive |
LHD |
|
Brake system |
Service brake |
Air brake with ABS |
|
Electric device |
Rated voltage |
24V |
|
Tyres & Quantity |
12.00R20 & 12+1 |
|
|
Crane Specifications |
||
|
Brand |
SHIMEI |
|
|
Model |
QYS-14V |
|
|
Type |
Telescopic boom crane, 5 sections |
|
|
Max Lifting Capacity (kg) |
14000 |
|
|
Maximum lift height (m) |
22 |
|
|
Working radius (m) |
22.5 |
|
|
Max Lifting Moment (kN.m) |
360 |
|
|
Flow of Hydraulic System (L/min) |
60 |
|
|
Pressure of Hydraulic System (MPa) |
28 |
|
|
Hydraulic Oil Tank Capacity (L) |
160 |
|
|
Rotation Angle (°) |
360 ° all rotation |
|
|
Outriggers |
2 front outriggers and 2 rear outriggers |
|
» Ⅲ. Chassis Advantages:

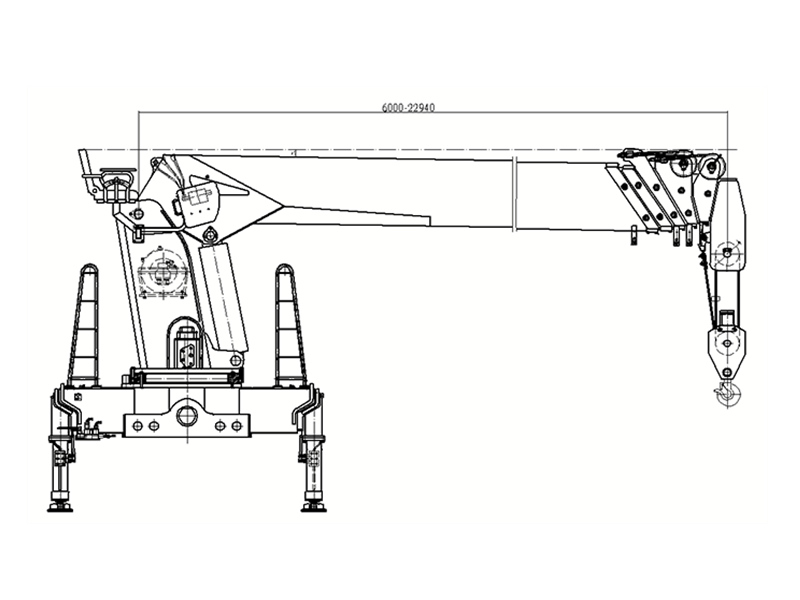

» Ⅳ. Crane Specifications:
|
Item |
Parameters |
Unit |
|
Maximum Lifting Moment |
360 |
kN·m |
|
Maximum Lifting Capacity |
14000 |
kg |
|
Maximum Lifting Height |
22 |
m |
|
Maximum Working Radius |
22.5 |
m |
|
Number of Telescopic Boom Sections |
5 |
m |
|
Slewing Range |
±360 |
° |
Crane Features：
1. The telescopic boom is driven by a three-stage sequential telescopic hydraulic cylinder; the first and second boom sections provide enhanced load-bearing capacity.
2. A decagonal cross-section boom design is employed to minimize web height and thickness, effectively reducing the overall weight of the boom.
3. The system uses an LUDV (Load-Independent Flow Distribution) valve with post-compensation proportional flow control, enabling smooth compound actions even under unsaturated flow conditions.
4. An adaptive dual-speed lifting device is incorporated to improve operational efficiency.
5. Features include over-winding safety protection and hook retraction safety technology for enhanced reliability and safety.
6. A hydraulic anti-shake system is integrated to improve the stability of the luffing system during operation.

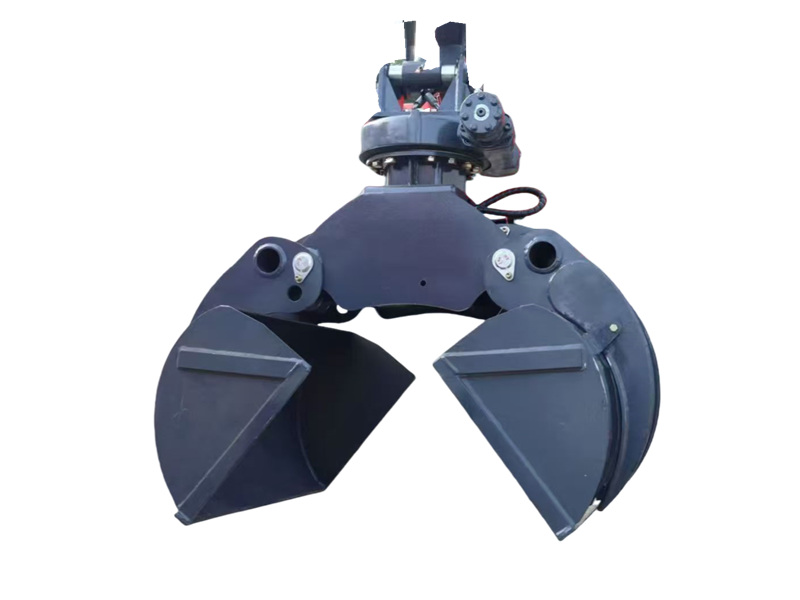

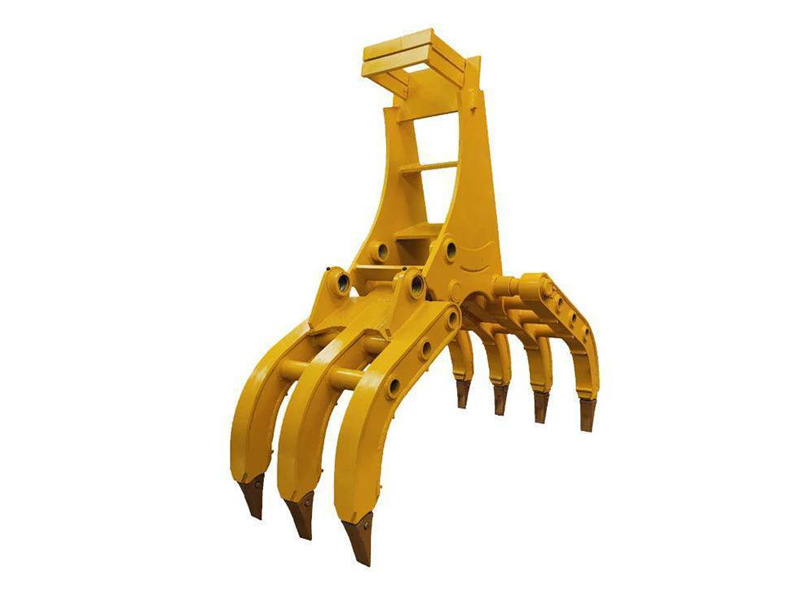

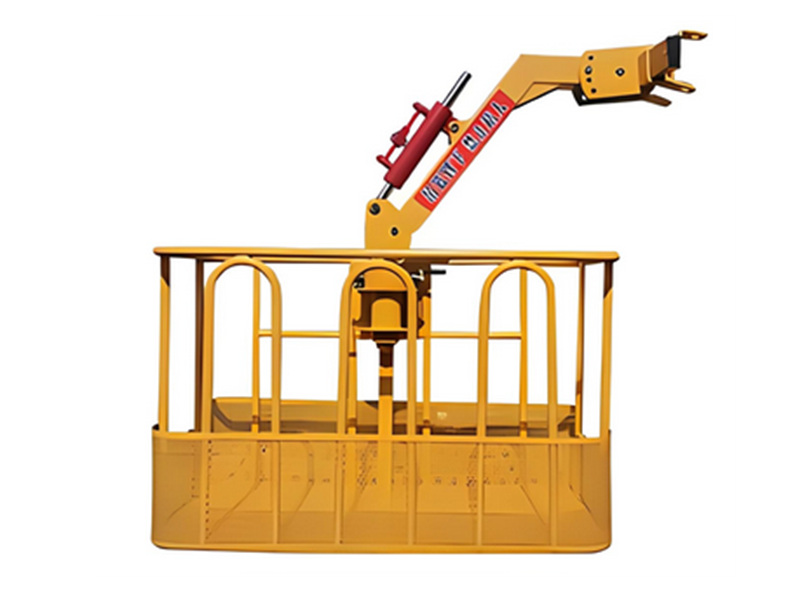

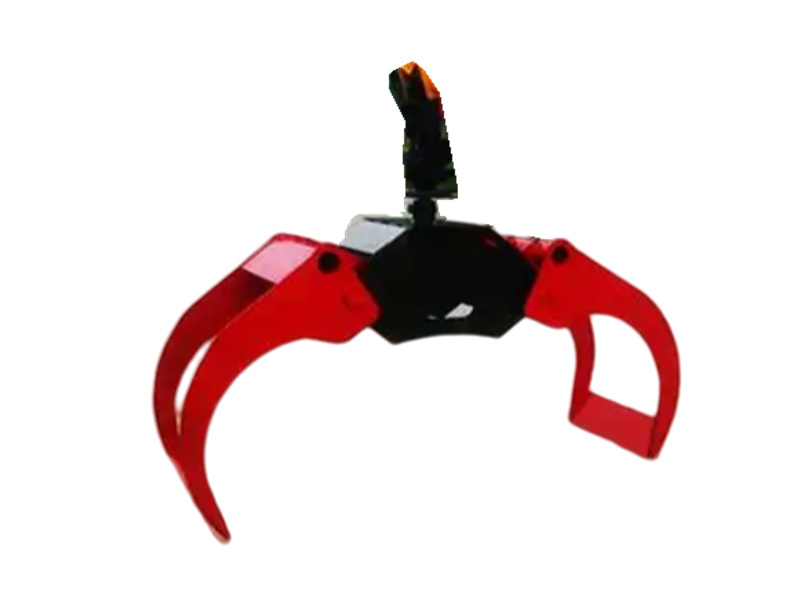

» Ⅴ. Crane Optional Accessories:

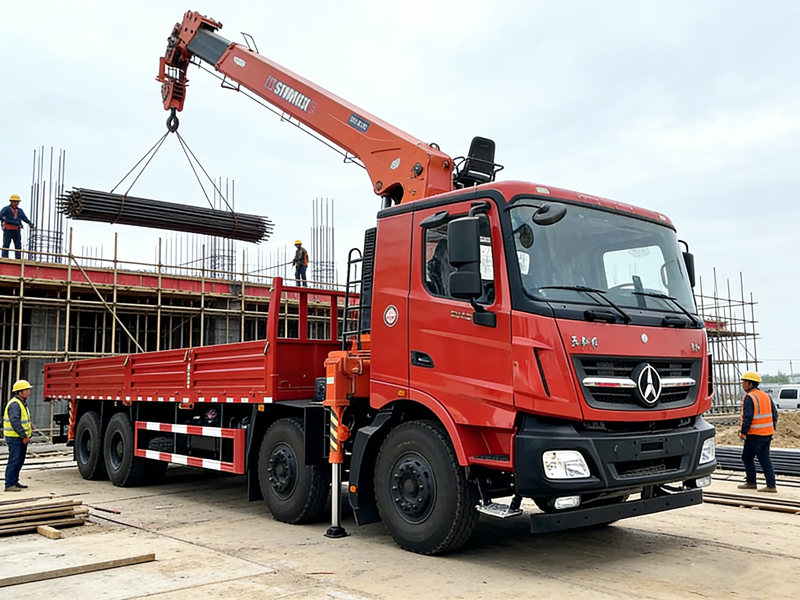

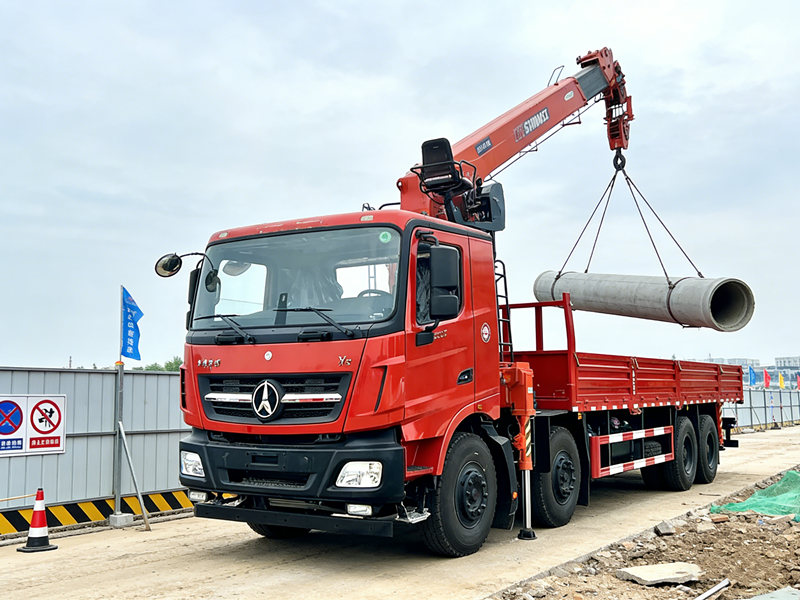

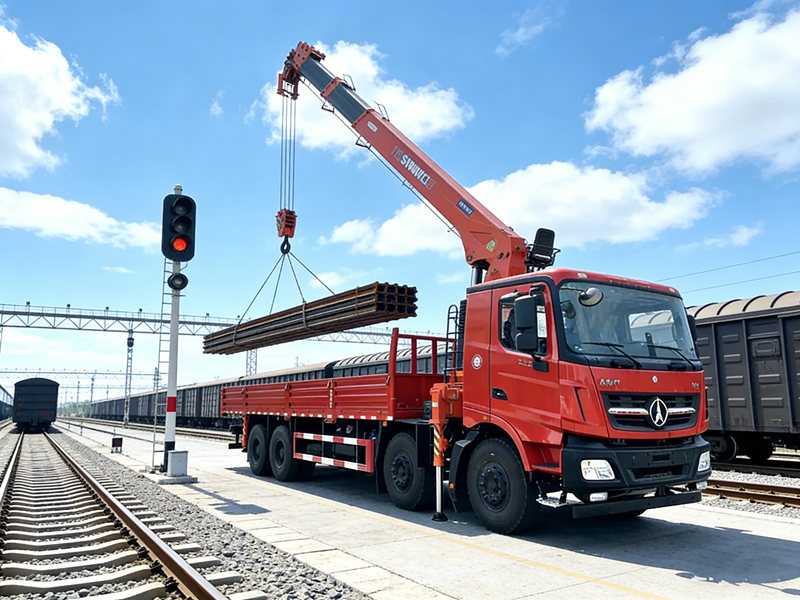

» Ⅵ . Product Applications:
Products --100% china beiben factory trucks!
Shipping --100% fast, Convenience, Efficient!
1.Beiben 4x2, 4x4, 6x4, 6x6, 8x4, 8x8 drive boom crane trucks for option
2. Factory direct sale, supply Beiben crane trucks with lifting capacity 5000kg to 25000kg
3. XCMG, Palfinger, UNIC, ZOOMLION telescopic or knuckle boom cranes for option

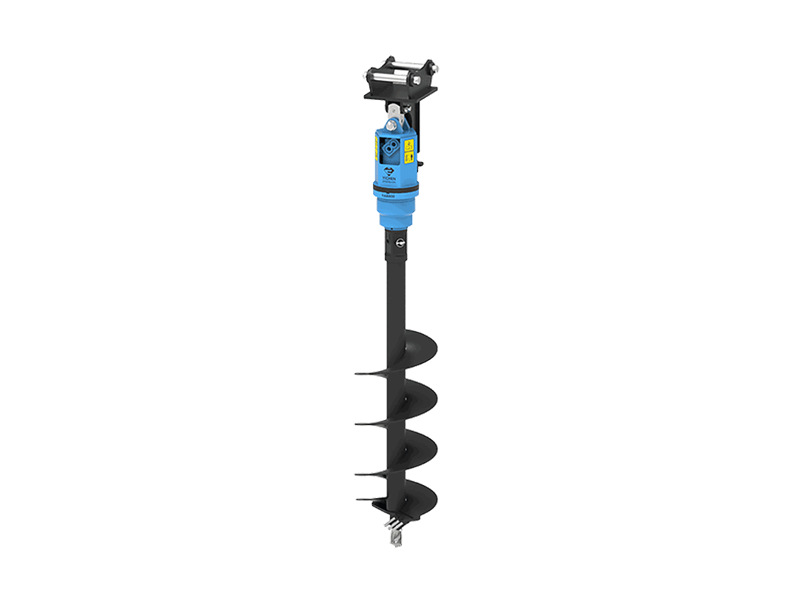

4. Optional: remote control, moment limited valve, high sesat on column, drill, etc .
