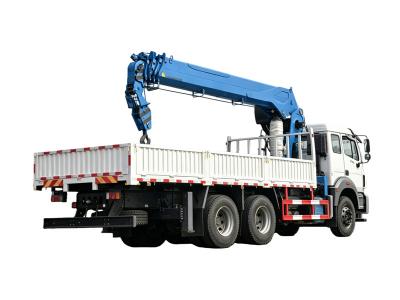

تُبنى رافعة بيبن المُثبتة على شاحنة، والتي تبلغ حمولتها 14 طنًا، على هيكل بيبن 2642 شديد التحمل، وتعمل بمحرك ويتشاي بقوة 420 حصانًا وناقل حركة FAST ذي 12 سرعة. يتميز الهيكل بإطار ثلاثي الطبقات وتقنية مرسيدس-بنز، مما يوفر قدرة تحميل ممتازة. وهي مُجهزة برافعة SQS350-5 سعة 14 طنًا بذراع مكون من 5 أقسام، ويبلغ أقصى ارتفاع للرفع 20.5 مترًا، مع دوران مستمر بزاوية 360 درجة. تُعد هذه الشاحنة مثالية لأعمال البناء والخدمات اللوجستية والرفع البلدي، حيث توفر قوة عالية وكفاءة فائقة ومتانة موثوقة.
سعر السوق:
$58200القدرة على العمل:
14000 kgنوع الكابينة:
NG80B long cabin, with sleeperالبعد (مم):
10250×2550×3800نظام القيادة:
6×4قاعدة العجلات (مم):
4450+1450قوة المحرك:
420HP/WP12.420E32صندوق التروس:
12JS200Tملاحظة:
XCMG, palfinger/unic crane is optionalرافعة بيبن 14 طن المثبتة على شاحنة هي مركبة رفع ونقل مبنية على هيكل بيبن 2642 شديد التحمل، ومجهزة برافعة 14 طن. يتميز الهيكل بإطار مقوى ثلاثي الطبقات، وإطار من نوع "بطن السمكة" بتقنية مرسيدس-بنز، ومحاور تخفيض سرعة المحور 13 طن. تعمل الرافعة بمحرك ويتشاي بقوة 420 حصان وناقل حركة يدوي FAST ذو 12 سرعة، مما يضمن بدء تشغيل مستقر تحت الأحمال الثقيلة وقدرة تسلق قوية. تتميز الرافعة بذراع تلسكوبي من 5 أقسام، وارتفاع رفع أقصى يبلغ 20.5 متر، ودوران مستمر 360 درجة، بالإضافة إلى جهاز تخزين خطاف أوتوماتيكي وصمام توازن ذاتي القفل لتشغيل آمن وفعال. شاحنة رافعة تلسكوبية من نوع بيبن وهو مناسب لمهام الرفع والنقل المختلفة في مواقع البناء والأعمال البلدية والخدمات اللوجستية، حيث يوفر متانة قوية وأداءً موثوقًا.
مصنع CEEC
هو مورد معتمد لشاحنات الرافعات الهيدروليكية من شركة بيبن.
نضمن أن جميع شاحنات رافعة بيبن جديدة تمامًا وعالية الجودة.
» Ⅰ. مقدمة عن المنتج:
الشركة المصنعة: شاحنات CEEC
▶ الهيكل: هيكل بيبن 6×4 2642، كابينة طويلة NG80B، محرك ديزل ويتشاي بقوة 420 حصان، علبة تروس فاست ذات 12 سرعة
▶ طراز الرافعة: رافعة ذات ذراع تلسكوبية CEEC SQS350-5
▶ قدرة الرافعة على الرفع: 14 طنًا
▶ أقصى ارتفاع للرفع بالرافعة: 20.5 متر
▶ أقصى نصف قطر عمل للرافعة : 18.5 متر
» Ⅱ. مواصفات المنتج:
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
|
Beiben 2642 Truck Mounted 14-ton Crane Technical Specifications |
||
|
Vehicle model |
CEEC5260JSQ |
|
|
Chassis model |
Beiben 2642 |
|
|
Fuel type |
Diesel |
|
|
Emission Standard |
Euro 3 |
|
|
Cabin |
Beiben NG80B long cab |
|
|
Vehicle main dimensions (mm) |
Overall dimensions |
10250*2550*3800 |
|
Cargo box dimensions |
6800*2500*600 |
|
|
Wheelbase |
4450+1350 |
|
|
Front overhang |
1400 |
|
|
Rear overhang |
3150 |
|
|
Weight data (kg) |
G.V.W |
26000 |
|
Curb weight (chassis) |
15800 |
|
|
Max payload |
20000-25000 |
|
|
Vehicle main performance |
Max. speed (km/h) |
89 |
|
Max. slope of climb (%) |
30 |
|
|
Engine |
Model |
WEICHAI WP12.420E32 |
|
Maximum power |
309kw / 420hp |
|
|
Number of cylinders |
6 |
|
|
Displacement |
11.596 L |
|
|
Rated speed |
2100 rpm |
|
|
Max. torque |
1750 N.m |
|
|
Max. torque speed |
1200-1500 rpm |
|
|
Gear box |
Brand |
FAST |
|
Type |
Manual |
|
|
Number of gears |
12 forward gears & 2 reverse |
|
|
Axle |
Front load capacity |
7500 kg |
|
Rear load capacity |
13000 kg + 13000 kg |
|
|
Suspension |
Leaf spring |
10/13 pcs |
|
Steering Wheel |
left/right hand drive |
LHD |
|
Brake system |
Service brake |
Double circulation air brake system equipped ； |
|
Parking brake |
Energy storage spring brake ； |
|
|
Assisted brake |
Engine exhaust brake ； |
|
|
Electric device |
Rated voltage |
24V |
|
Tyres & Quantity |
12.00R20 & 10+1 |
|
|
Crane Specifications |
||
|
Model |
SQS350-5 |
|
|
Type |
Telescopic boom crane, 5 sections |
|
|
Max Lifting Capacity (kg) |
14000 |
|
|
Maximum lift height (m) |
20.5 |
|
|
Working radius (m) |
18.5 |
|
|
Max Lifting Moment (kN.m) |
360 |
|
|
Flow of Hydraulic System (L/min) |
63+50 |
|
|
Pressure of Hydraulic System (MPa) |
26 |
|
|
Hydraulic Oil Tank Capacity (L) |
200 |
|
|
Rotation Angle (°) |
360 ° all rotation |
|
|
Crane Weight (kg) |
6700 |
|
|
Installation Space (mm) |
1000 |
|
|

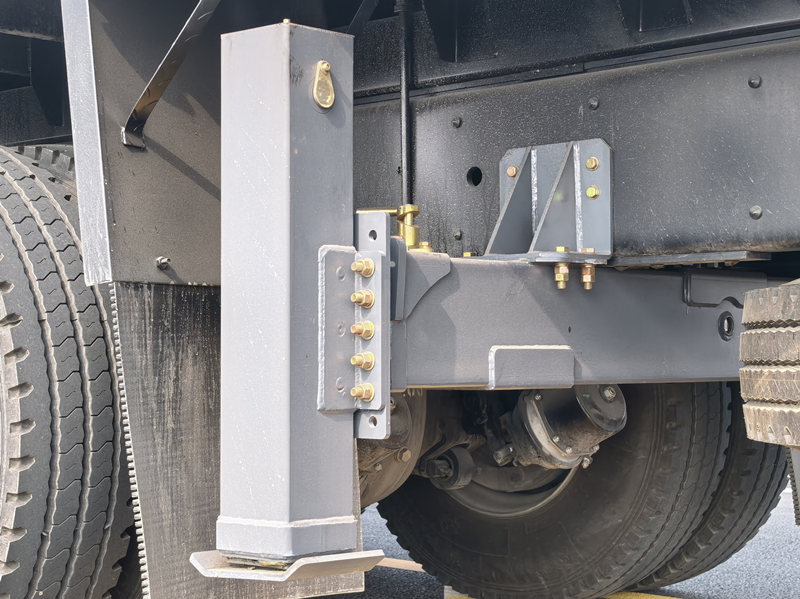

Outriggers |
2 front and 2 rear |
|
|

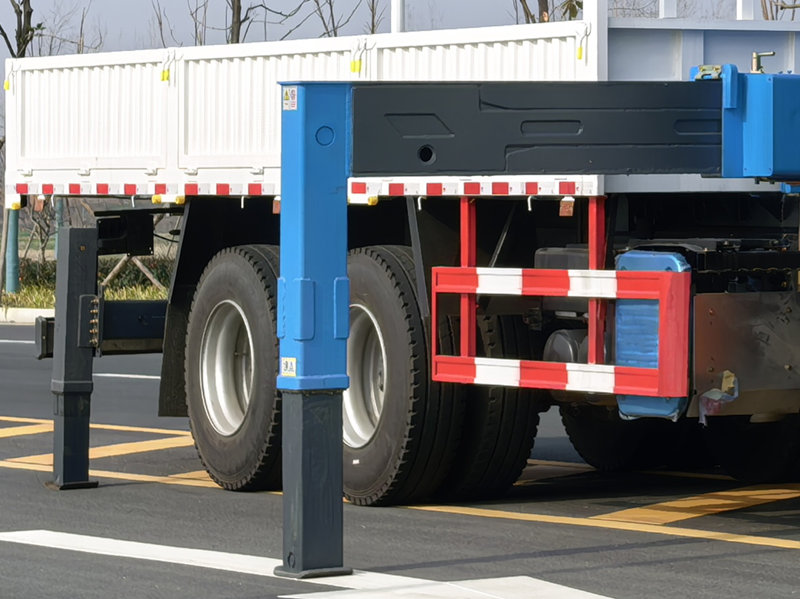

Outrigger span (mm) |
2280~7280 |
|
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
» Ⅲ. Product Advatanges:
★ Strong Power: Weichai 420 hp engine + FAST 12-speed gearbox, delivering powerful performance and smooth shifting, suitable for complex road conditions and high-intensity operations.
★ Sturdy Chassis: Three-layer reinforced frame + Mercedes-Benz technology fish-belly main frame, with 13T hub-reduction rear axles, offering high load capacity and excellent off-road mobility.
★ High-Performance Crane: 14-ton lifting capacity, 360° rotation, equipped with sequence valve and self-locking balance valve for safe and precise operation.
★ Safe & Comfortable: Cab meets European ECE R29 safety standards, featuring air-suspension seat, air conditioning, and a sleeper berth, ideal for long-hour operations.
» Ⅳ. 14-ton Crane Specifications:
Crane Parameters
[if gte mso 9]>
[if gte mso 9]>
| نموذج | CEEC GSQS350-5 |
| أقصى عزم رفع | 360 كيلو نيوتن متر |
| أقصى قدرة رفع | 14000 كجم |
| أقصى ارتفاع للرفع | 20.5 متر |
| أقصى طول لذراع الرافعة الهيدروليكية | 18.7 متر |
| زاوية الدوران | دوران كامل 360 درجة |
| نطاق السعة | 0~75 درجة |
| مساحة التركيب | 1000 مم |
| أقصى ضغط تشغيل | 28 ميجا باسكال |
| توصية الطاقة | 55 كيلوواط |
| تدفق النظام الهيدروليكي | 63+50 لتر/دقيقة |
| وزن الرافعة | 6700 كجم |
| امتداد العوامة الخارجية | 2280~7280 مم |
| سعة خزان الوقود | 200 لتر |

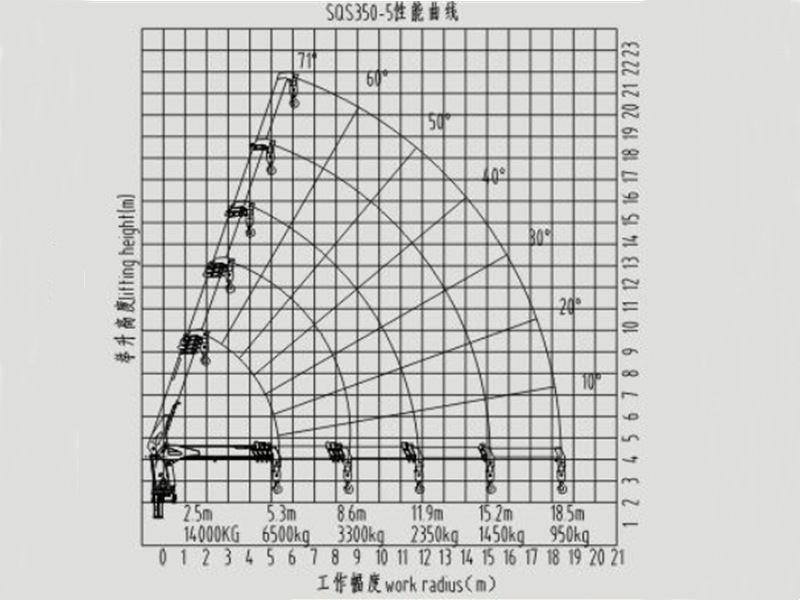

حمولة الرافعة المقدرة
|
|

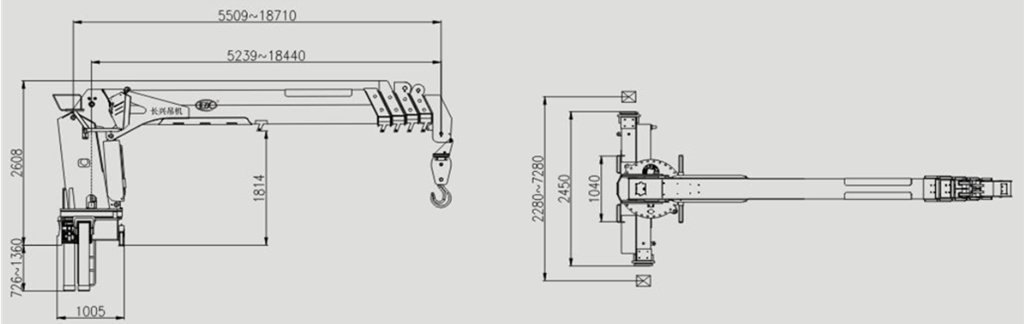

رسمة رافعة

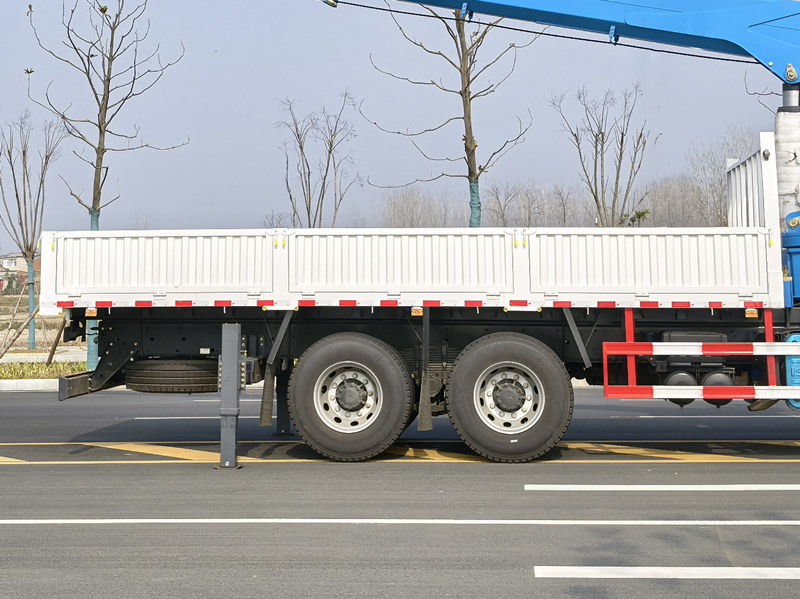

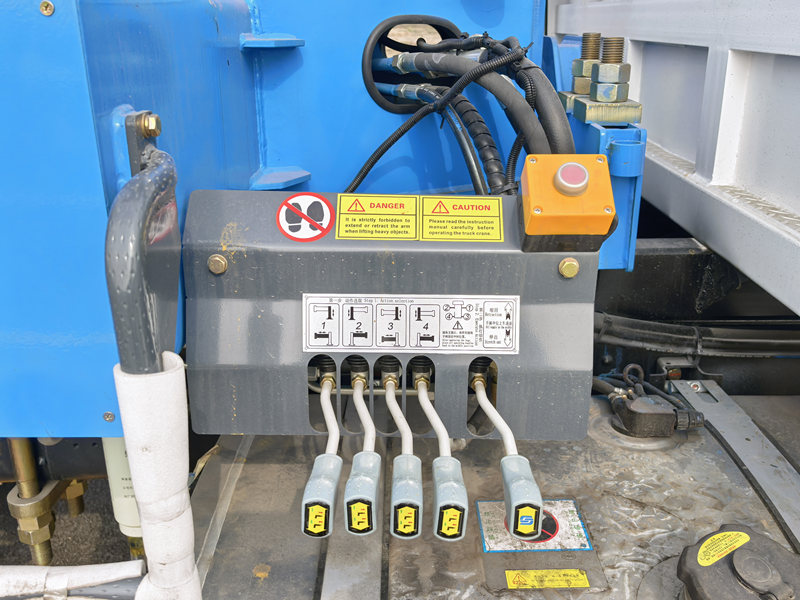

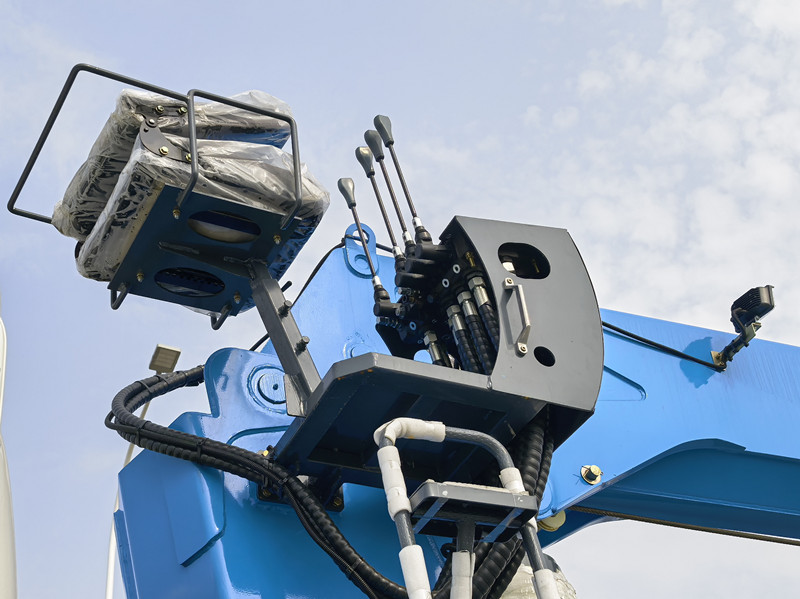

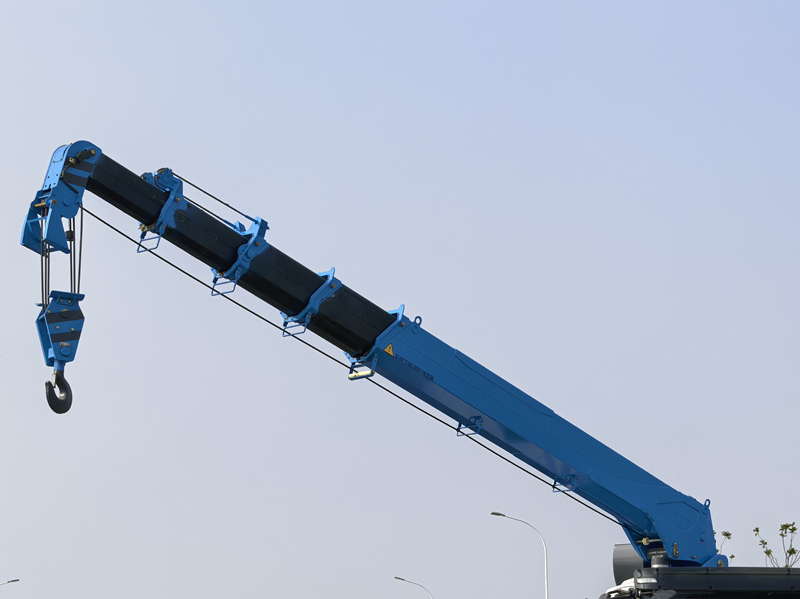

» ٥. تفاصيل المنتج:

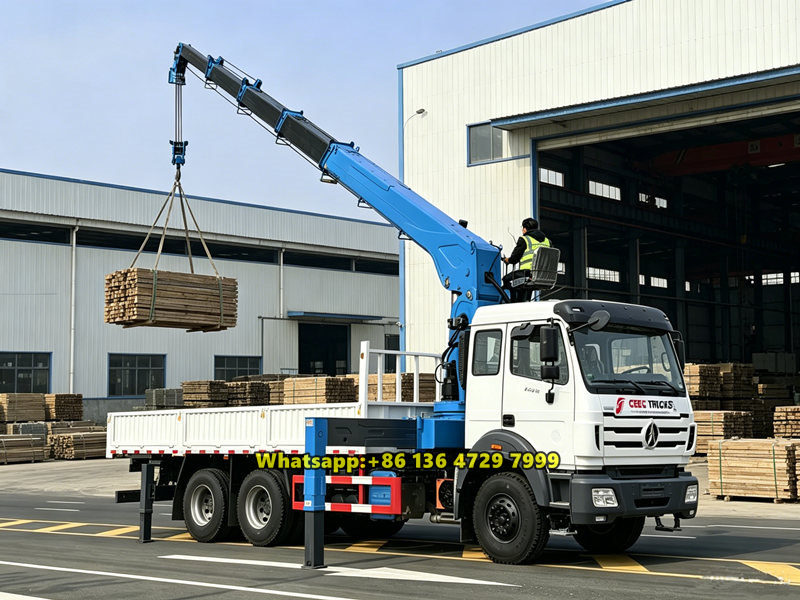

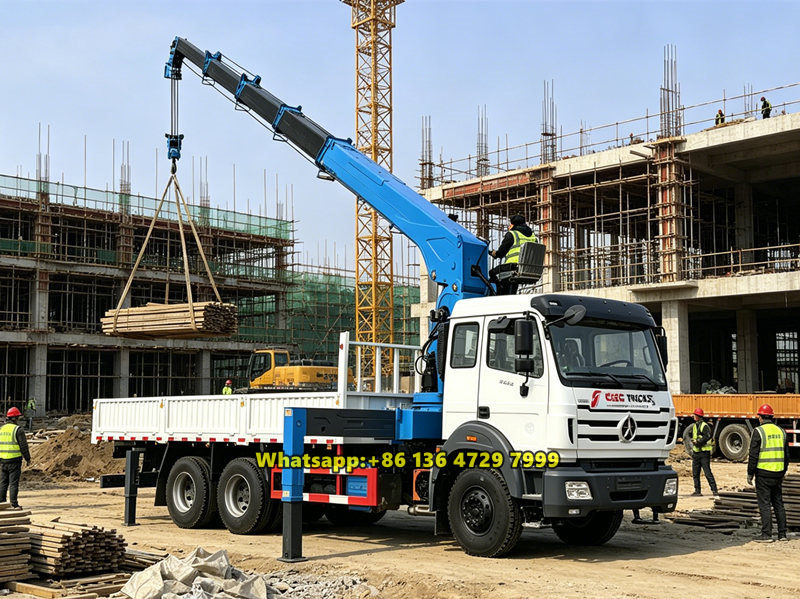

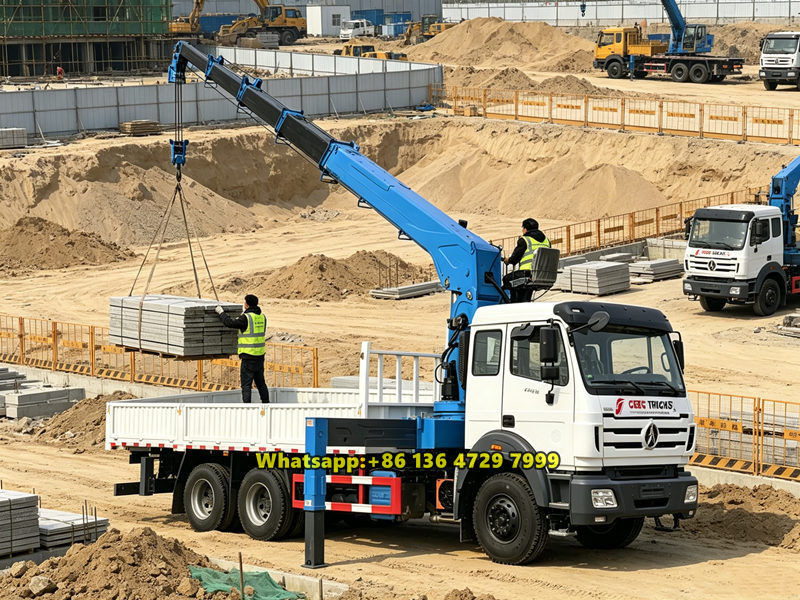

» Ⅵ . تطبيقات المنتج:
منتجات شاحنات مصنع بيبن الصينية 100%!
شحن سريع بنسبة 100%، مريح، فعال!
1. بيبن 4×2، 4×4، 6×4، 6×6، 8×4، 8×8 قيادة شاحنات رافعة ذراع الرافعة كخيار إضافي
2. البيع والتوريد مباشرة من المصنع شاحنات رافعة بيبن بقدرة رفع تتراوح من 5000 كجم إلى 25000 كجم
3. إكس سي إم جي، بالفينجر، يونيك، زومليون رافعات تلسكوبية أو ذات ذراع مفصلية كخيار إضافي
4. خياري: جهاز تحكم عن بعد، صمام محدود العزم، مقعد مرتفع على العمود، مثقاب، إلخ .
