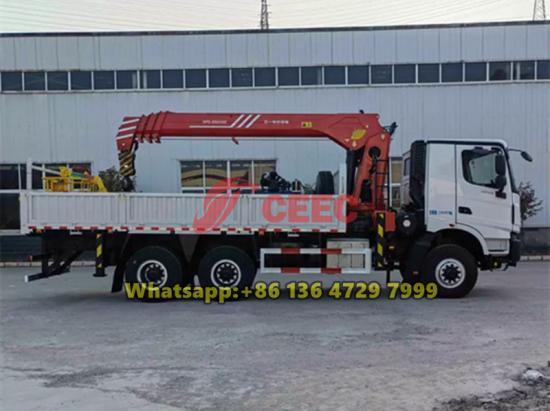

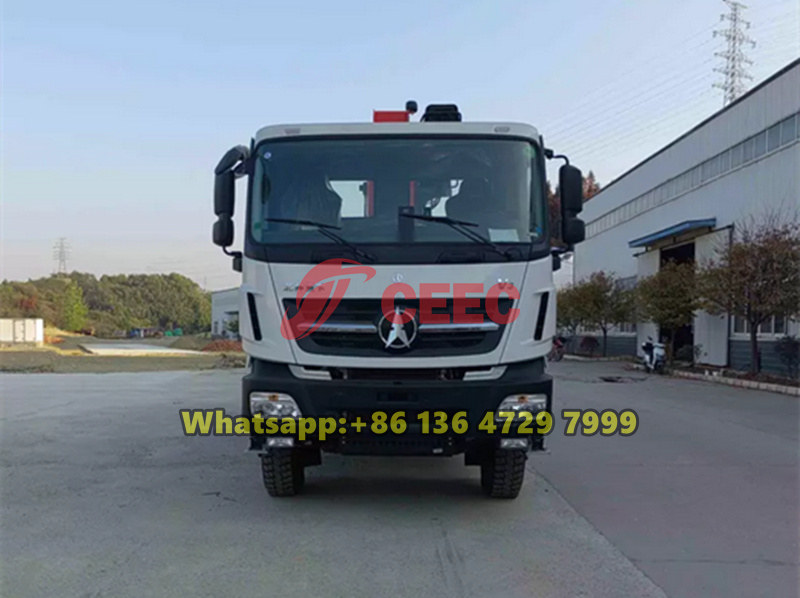

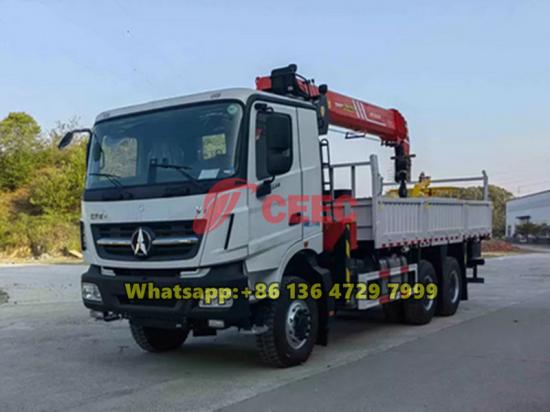

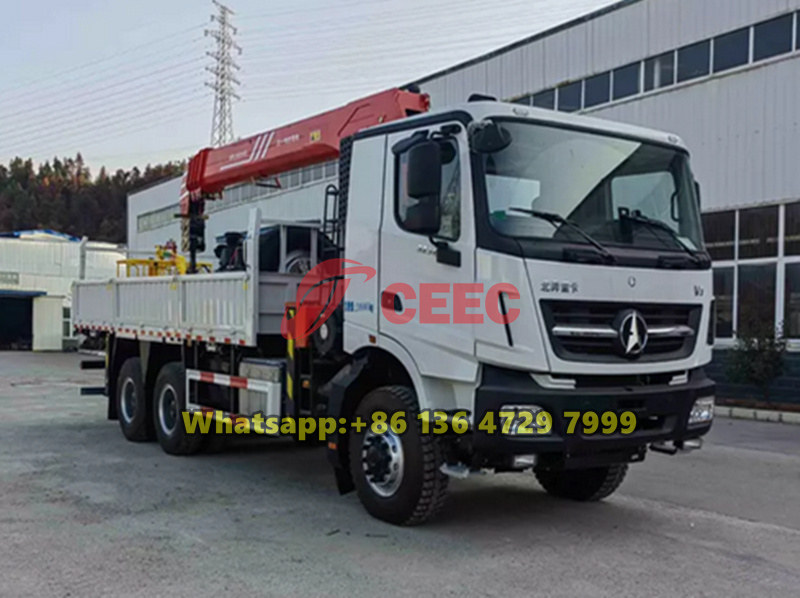

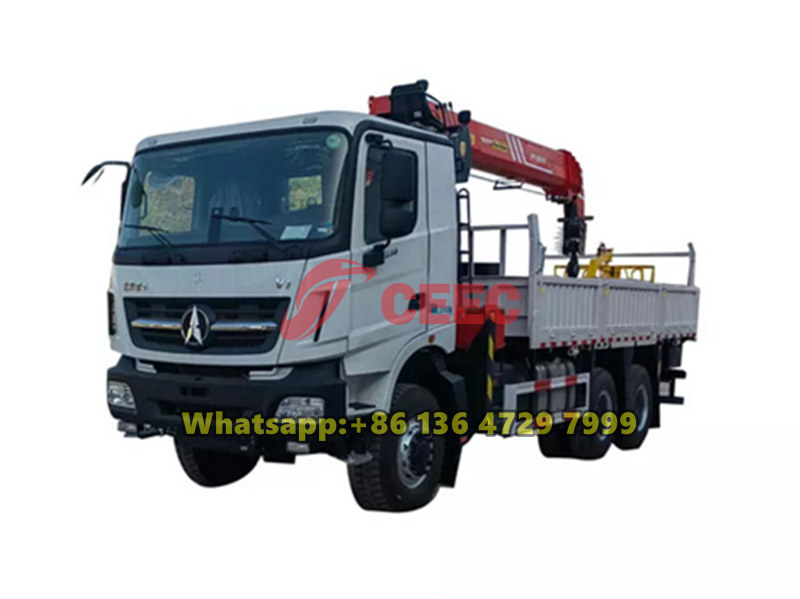

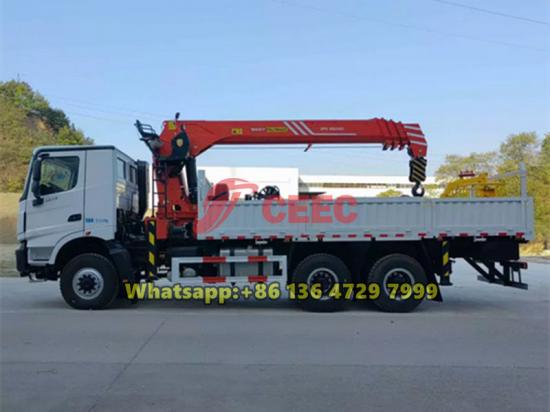

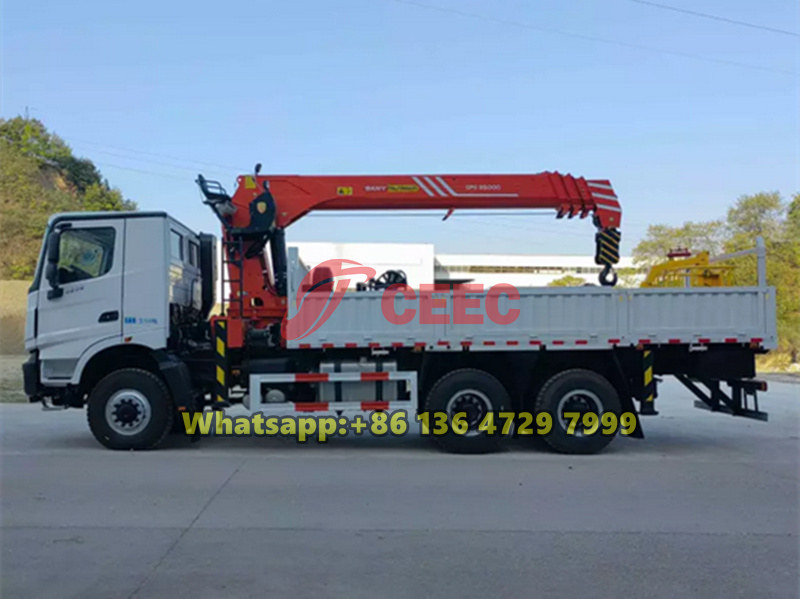

رافعة بيبين V3 6×6 المثبتة على شاحنة هي مركبة هندسية احترافية ذات دفع رباعي، ومجهزة برافعة هيدروليكية من طراز Palfinger SPS35000، وتوفر قدرة رفع تبلغ 14 طنًا وارتفاع عمل يبلغ 17.1 مترًا. تصميمها القابل للدوران الكامل بزاوية 360 درجة يلبي مختلف احتياجات الرفع الشاقة. مزودة بمحرك Weichai WP10.380E32 (380 حصانًا) وناقل حركة FAST بتسع سرعات، يضمن هيكلها 6×6 ذو الدفع الرباعي، مع ميل صعود بنسبة 30%، أداءً ممتازًا في التضاريس الصعبة. يوفر صندوق الحمولة المصنوع من الفولاذ الكربوني بسمك 7000 مم وكابينة V3 المسطحة سعة تحميل استثنائية وتجربة استخدام مريحة، مما يجعلها خيارًا مثاليًا لقطاعات مثل الطاقة والبنية التحتية.
القدرة على العمل:
20000 kgنوع الكابينة:
Beiben V3 cabinالبعد (مم):
9800×2500×3750نظام القيادة:
6×6قاعدة العجلات (مم):
4450+1450قوة المحرك:
380 HP/WP10.380صندوق التروس:
12JS200Aملاحظة:
Beiben NG80 cabin is optionalفي مجال الآلات الهندسية الثقيلة، تتميز رافعة بيبين 6×6 المثبتة على شاحنة بأدائها المتميز وجودتها الموثوقة. هذه الرافعة ذات الدفع الرباعي مزودة بنظام الرافعة الهيدروليكية Palfinger SPS35000 المشهور عالميًا، والذي يتميز بقدرة رفع مُقدرة تبلغ 14 طنًا وارتفاع رفع أقصى يبلغ 17.1 مترًا، مما يُمكّنها من التعامل مع مختلف مهام الرفع الثقيلة بسهولة. تصميمها القابل للدوران الكامل بزاوية 360 درجة، إلى جانب نظام هيدروليكي عالي الضغط بقوة 32 ميجا باسكال، يضمن الثبات والدقة أثناء التشغيل، مما يجعلها مناسبة بشكل خاص للتطبيقات المتخصصة مثل تركيب معدات حقول النفط وصيانة توربينات الرياح.
نظام الهيكل لهذا
شاحنة خدمة BEIBEN 6×6 مع رافعة
يُبرز هذا الطراز براعة العلامة التجارية الفائقة. يوفر هيكل العارضة المُقوّى ثلاثي الطبقات بأبعاد 300×80×8 مم قدرة تحمل استثنائية، بينما يضمن نظام التعليق الزنبركي متعدد الأوراق 8/6 في الأمام والخلف ثباتًا ممتازًا تحت الأحمال الثقيلة. يتيح نظام الدفع الرباعي 6×6، مع أقصى انحدار للتسلق بنسبة 30%، للمركبة اجتياز التضاريس الصعبة بسهولة ويسر. إطارات الطرق الوعرة 12.00R24 مقاومة للتآكل، كما أنها تتكيف مع ظروف الطرق القاسية. يوفر نظام الفرامل الهوائية ثنائي الدائرة، مع نظام المكابح المانعة للانغلاق ABS، أمانًا موثوقًا به للنقل الثقيل.
من حيث تكوين الرافعة، تتفوق رافعة Palfinger SPS35000 كنظام احترافي. يوفر امتداد الدعامة الخارجية البالغ 6 أمتار استقرارًا تشغيليًا ممتازًا، بينما يضمن النظام الهيدروليكي عالي الضغط 32 ميجا باسكال حركة سلسة ودقيقة. الرافعة مزودة بميزات أمان متعددة، بما في ذلك الحماية من الحمل الزائد والقفل الهيدروليكي، مما يوفر أمانًا متعدد الطبقات للعمليات عالية المخاطر. يسمح امتداد الدعامة الخارجية القابل للتعديل البالغ 6000 مم للرافعة بالتكيف مع مختلف ظروف العمل المعقدة.
بفضل قدرتها الاستثنائية على الطرق الوعرة، وأداء الرفع القوي، وجودتها الموثوقة، أصبحت رافعة بيبين 6×6 الخيار الأمثل في قطاعات مثل تطوير الطاقة والبناء والإنقاذ في حالات الطوارئ. سواءً عند تركيب المعدات في حقول النفط الصحراوية أو صيانة مزارع الرياح في المناطق الجبلية، تُثبت هذه الرافعة ذات الدفع الرباعي كفاءتها العالية. كما يتيح تصميمها المعياري إمكانية تخصيص التكوينات حسب احتياجات العملاء، مما يُقدم حلولاً مُصممة خصيصاً للتطبيقات الاحترافية.
مواصفات المنتج
[إذا تم تعيين mso 9]>
|
BEIBEN V3 6 × 6 Truck Mounted Crane Plafinger Specifications |
|||
|
Vehicle Model |
CEEC5256JSQB6 |
||
|
Basic Vehicle Parameters |
Drive Type |
6×6 |
|
|
Total Weight (kg) |
26000 |
||
|
Curb Weight(kg) |
12200 |
||
|
Vehicle Appearance Parameters |
Length (mm) |
9800 |
|
|
Width (mm) |
2550 |
||
|
Height (mm) |
3750 |
||
|
Wheelbase (mm) |
4100+1450 |
||
|
Performance Parameters |
Maximum Speed (km/h) |
90 |
|
|
Maximum Climbing Grade (°) |
30% |
||
|
Chassis Parameters |
Engine |
Model |
WP10.380E32 |
|
Engine Emission Standards |
Euro III |
||
|
Manufacturer |
Weichai Power Co., Ltd |
||
|
Displacement(L) |
9.726 |
||
|
Rated speed (RPM) |
2200 |
||
|
القدرة المقدرة (كيلوواط) |
280 كيلوواط |
||
|
أقصى قوة للخرطوم |
380 حصان |
||
|
سيارة أجرة |
يكتب |
كابينة ذات سقف مسطح |
|
|
نموذج |
NG80B |
||
|
التكوين القياسي |
مرآة الرؤية الخلفية المدمجة، مشغل بلوتوث، قلاب هيدروليكي يدوي، وسادة هوائية لمقعد السائق، زجاج مصفح، أبواب ونوافذ كهربائية، مصد عريض، قفل مركزي، عجلة قيادة متعددة الوظائف |
||
|
علبة التروس |
نوع علبة التروس |
يدوي، FAST 9 سرعات |
|
|
المحور الأمامي |
يكتب |
فرامل الأسطوانة |
|
|
الوزن القابل للتحميل (كجم) |
7500 |
||
|
المحور الخلفي |
نوع علبة التروس |
فرامل الأسطوانة |
|
|
الوزن القابل للتحميل (كجم) |
13000 |
||
|
نسبة السرعة |
5.143 |
||
|
إطار |
حجم القسم (مم) |
300×80×8 الاستعانة بمصادر خارجية كاملة ثلاثية الطبقات |
|
|
زنبرك ورقي |
عدد القطع |
8 نوابض أمامية، 6 نوابض خلفية |
|
|
إطار |
يكتب |
إطار شعاعي |
|
|
كمية |
10+1 |
||
|
نموذج |
12.00ر24 |
||
|
نظام التوجيه |
يكتب |
نظام التوجيه الهيدروليكي |
|
|
نظام الكبح |
نوع الفرامل |
فرامل أسطوانية مع نظام منع انغلاق المكابح ABS |
|
|
نوع نظام فرامل الخدمة |
فرامل هوائية مزدوجة الدائرة |
||
|
نوع نظام فرامل الانتظار |
فرامل زنبركية |
||
|
نوع التحكم في وقوف السيارات |
تشغيل الفرامل يدويًا |
||
|
النظام الكهربائي |
جهد النظام |
24 فولت |
|
|
بطارية |
بطارية مزدوجة 165 أمبير/ساعة |
||
|
معلمات الجزء العلوي من الجسم |
رافعة |
ماركة |
بالفينجر |
|
نموذج |
SPS35000 |
||
|
قدرة الرفع المقدرة (كجم) |
14000 كجم |
||
|
أقصى ارتفاع للرفع (م) |
17.1 مترًا |
||
|
زاوية الدوران (°) |
360 |
||
|
ضغط العمل (ميجا باسكال) |
32 |
||
|
امتداد العارضة (مم) |
6000 |
||
|
صندوق الشحن |
حجم صندوق الشحن (مم) |
7000×2550×600 |
|
|
مادة |
الفولاذ الكربوني Q235 |
||
|
سمك المادة |
سمك الجدار 4؛ سمك القاع 5 |
||

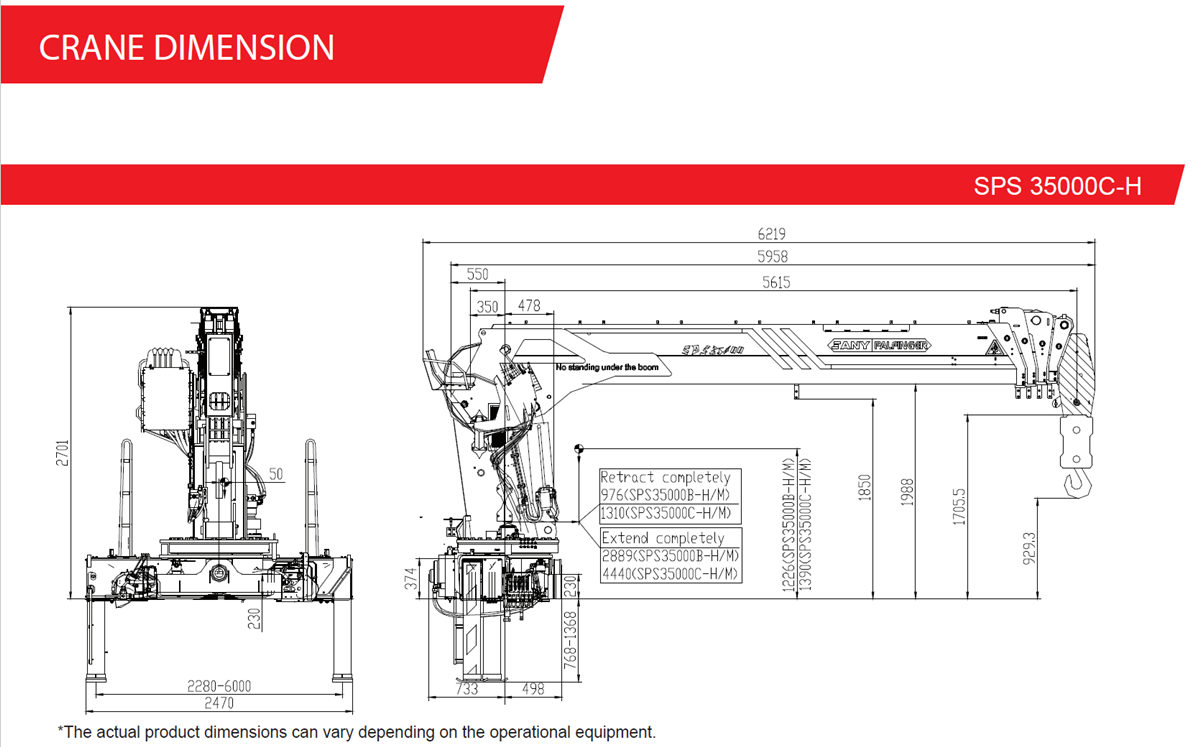

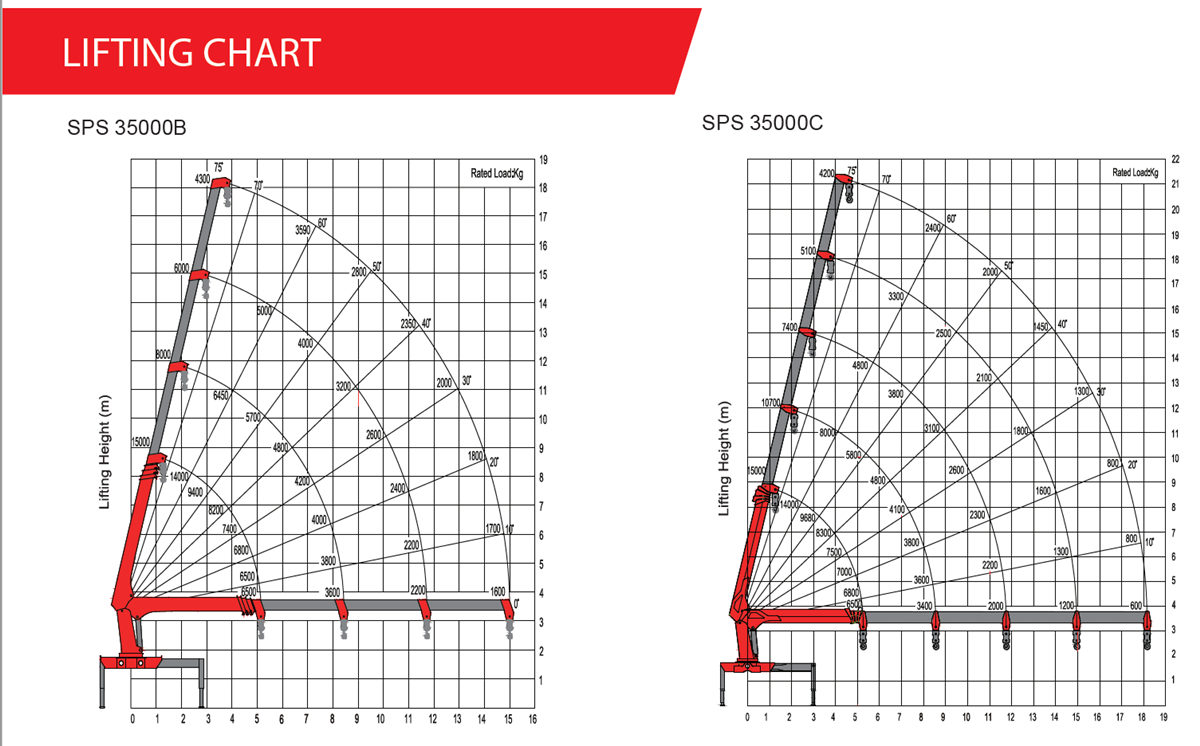

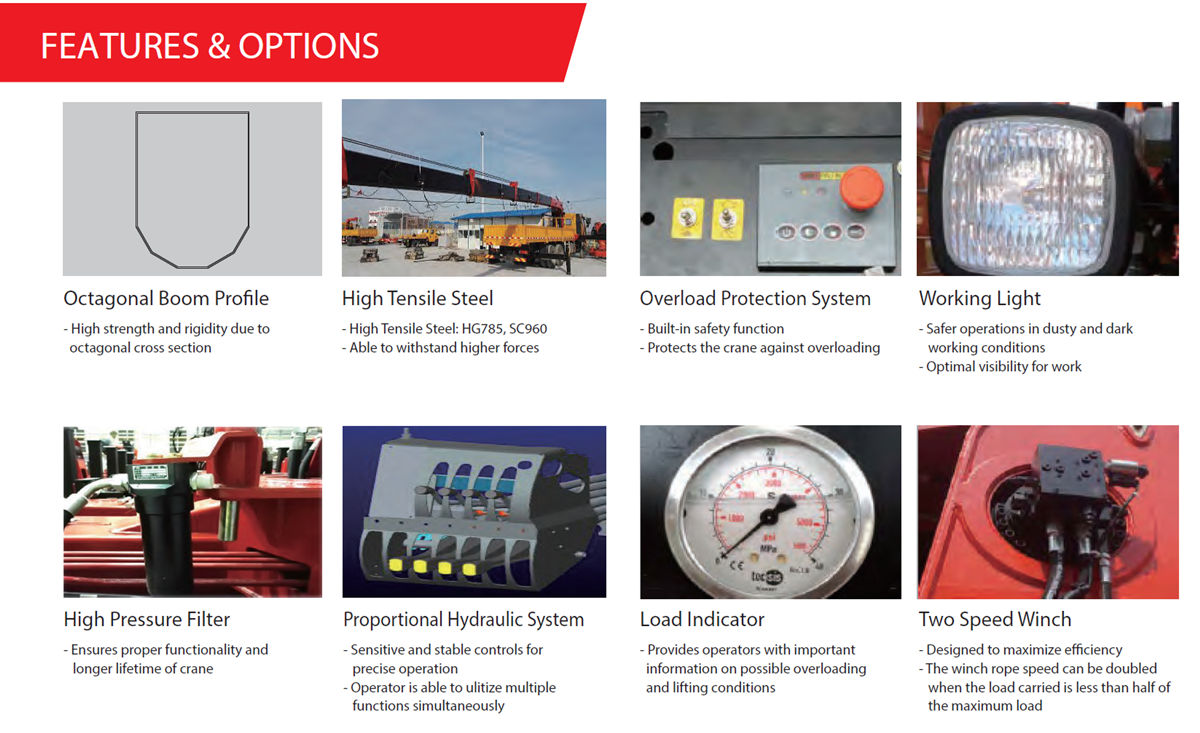

مواصفات الرافعة
تطبيقات المنتج
مجالات التطبيق الشائعة لرافعة BEIBEN V3 6×6 المثبتة على شاحنة:
1. بناء الطاقة
تم تصميمها لتركيب معدات حقول النفط ورفع أبراج توربينات الرياح، حيث يبلغ أقصى ارتفاع للرفع 17.1 مترًا وسعة تحميل 14 طنًا مما يتيح التعامل بسهولة وتحديد موقع معدات الطاقة الكبيرة، والتكيف مع التضاريس المعقدة في العمليات الميدانية.
2. مشاريع البنية التحتية
مناسب لسيناريوهات مثل رفع الهياكل الفولاذية للجسور وبناء أساسات الأكوام. يضمن هيكل الدفع الرباعي 6×6 تشغيلًا مستقرًا في الظروف القاسية، مثل مواقع البناء الموحلة والمنحدرات.
3. عمليات التعدين
تتميز رافعة بيبين 6×6 للطرق الوعرة بصندوق شحن متين من الفولاذ الكربوني وهيكل مقاوم للصدمات، ما يجعلها قادرة على نقل ورفع معدات التعدين والخامات والمواد الثقيلة الأخرى. يضمن النظام الهيدروليكي عالي الضغط 32 ميجا باسكال تشغيلًا مستمرًا وموثوقًا.
4. الإنقاذ في حالات الطوارئ
مُجهّز بذراع دوران كامل 360 درجة وذراع تثبيت سريع، وهو مثالي للإغاثة في حالات الكوارث، وإزالة العوائق، وإنقاذ المعدات الثقيلة. يضمن نظام البطارية المزدوجة 24 فولت إمدادًا مستمرًا بالطاقة.
5. نقل المعدات الثقيلة
تم تصميم رافعة Palfinger خصيصًا لآلات المصانع ولوجستيات المحولات، حيث يضمن التحكم الدقيق بها وامتداد الدعامة الذي يبلغ 6 أمتار رفع ونقل الأحمال الضخمة بشكل آمن.
6. البناء البلدي
شاحنة رافعة بيبين 6×6 ذات الدفع الرباعي مناسبة أيضًا للمشاريع الحضرية، مثل تركيب إنارة الشوارع ومد الأنابيب. تصميم كابينتها المسطحة يستوعب المناطق محدودة الارتفاع، ويوازن بين سهولة الوصول إلى الطرق ومتطلبات العمل الجوي.
