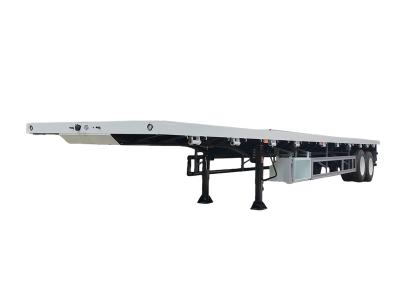

40Feet 2Axles Bogie تعليق حاوية نصف مقطورة

أبعاد

الوزن الفارغ

5000 كجم

الحمولة

35000 كجم

الوزن الكلي

40000 كجم

الطول الإجمالي

12400 ملم

العرض الكلي

2480 ملم

الارتفاع الكلي

1480 ملم

مسار العجلة

1840 ملم

قاعدة العجلات

8350 ملم + 1300 ملم

مواصفات القياسية

الإطار الرئيسي

مصممة للخدمة الشاقة والمتانة الإضافية؛ اختيار الفولاذ عالي الشد Q345B، الملحوم بعمليات القوس المغمور الأوتوماتيكية
بارتفاع 505 مم، الحافة العلوية 14 مم، العرض 140 مم؛ الحافة الوسطى 6 مم؛ الحافة السفلية 16 مم، العرض 140 مم

المحور

وحدتان من ألمانيا BPW (العلامة التجارية) 13 طن المحور، 15T المحور، 16Taxle

تعليق

ألمانيا BPW  (العلامة التجارية) نظام تعليق ميكانيكي ثنائي المحور

ورقة الربيع

أربع مجموعات من العلامات التجارية المحلية الموثوقة، 7 قطع من أوراق الربيع، 16x90 ملم

الملك دبوس

وحدة واحدة من دبوس رئيسي مثبت بمسامير قياسي مقاس 2 بوصة SAE

معدات الهبوط

JOST-D200، تشغيل يدوي بسرعتين، جهاز هبوط عالي التحمل

حافة العجلة

ثماني وحدات من 8.0-20 حافة

إطار العجلة

ثماني وحدات من إطارات النايلون مقاس 12.00R20

قفل تويست

12 قطعة --- أربع قطع هي وضع التثبيت، وثماني قطع هي الوضع العلوي والسفلي، من قفل ملتوي ISO لـ 2 × 20 قدمًا؛ حاوية 1 × 40 قدمًا، يمكن وضع الأقفال المركزية.

حاملة العجلات الاحتياطية

مجموعة واحدة من حاملات العجلات الاحتياطية بما في ذلك الناهض.

نظام الكبح الهوائي

وحدة واحدة من صمام التتابع WABCO RE 6؛ أربع وحدات من غرفة الفرامل الربيعية T30/30؛ وحدة واحدة من خزان الهواء ذو ​​العلامة التجارية المحلية الموثوقة سعة 40 لترًا ؛ وحدتان من موصل الهواء النحاسي القياسي الموثوق به.

نظام كهربائي

وحدة واحدة من JAEGER POWAY، مقبس 24V 7-pin ISO 1185؛ مجموعتان من المصابيح الخلفية القياسية المحلية الموثوقة، ومصابيح الانعطاف، والعاكس الخلفي، والضوء الجانبي، والعاكس الجانبي وما إلى ذلك.
مجموعة واحدة من كابل DAFA القياسي سداسي النواة (العلامة التجارية).

تلوين

تفجير الرمال قبل الطلاء.

طبقتين من الطلاء التمهيدي، مضادة للتآكل؛

طبقة واحدة من الطلاء النهائي؛

اللون ينصح به العميل.

ملحق

صندوق واحد مع مجموعة من أدوات المقطورة القياسية

بالنسبة للمواصفات المذكورة أعلاه، فإننا نحتفظ بالحق في إجراء أي تغييرات دون إشعار.
