رافعة بيبن 6×6 المثبتة على شاحنة هي مركبة رفع ونقل ثقيلة مبنية على هيكل بيبن سداسي الدفع للطرق الوعرة. وهي مزودة بمحرك ويتشاي بقوة 420 حصانًا ورافعة مفصلية من فئة 4 أطنان. تتميز المركبة بقدرة استثنائية على الحركة في الطرق الوعرة وقدرة تحميل تتجاوز 20 طنًا، مما يجعلها مناسبة للرفع ونقل المواد في التضاريس الوعرة، ومثالية لمشاريع البناء والعمليات الميدانية.
سعر السوق:
$58500القدرة على العمل:
4000 kgنوع الكابينة:
NG80B long cabin, with sleeperالبعد (مم):
9350×2550×3530نظام القيادة:
6×6قاعدة العجلات (مم):
4450+1450قوة المحرك:
420HP/WP12.420E32صندوق التروس:
12JS200Tالإطارات:
14.00R20, 6+1 pcsملاحظة:
XCMG, palfinger/unic crane is optional
شاحنة رافعة ذراع الرفع Beiben 6×6 هي مركبة متخصصة للرفع والنقل على الطرق الوعرة، مصممة للعمل في ظروف قاسية. تكمن ميزتها الأساسية في هيكل Beiben ذي الدفع السداسي، الذي يوفر قدرة فائقة على الطرق الوعرة وثباتًا استثنائيًا على التضاريس الوعرة. تعمل الشاحنة بمحرك WEICHAI WP12.420E32 عالي القدرة، مما يمنحها أداءً قويًا، وهي مزودة بناقل حركة FAST ذي 12 سرعة، ما يضمن موثوقيتها وسهولة المناورة بها في مختلف ظروف الطرق، مع استيفائها لمعايير انبعاثات Euro III.
هذا
رافعة تحميل بيبن 6×6
مجهزة برافعة مفصلية من طراز SQZ80-3 سعة 4 أطنان، توفر عزم رفع أقصى يبلغ 80 كيلو نيوتن متر ونصف قطر عمل يصل إلى 6.2 متر، مما يتيح تحميل وتفريغ ونقل البضائع بكفاءة عالية. تتميز المركبة بكابينة طويلة من طراز NG80، مزودة بتكييف هواء وسرير نوم، مما يضمن راحة التشغيل وسهولة الاستخدام في المهام التي تتطلب قطع مسافات طويلة. بوزن إجمالي يبلغ 26 طنًا وقدرة تحميل مصنفة رائعة، تُعد هذه المركبة حلاً مثاليًا للعمليات الميدانية ومشاريع البناء والتطبيقات المماثلة.
مصنع CEEC
هو مورد معتمد لشاحنات رافعة ذراع بيبن،
نضمن أن جميع شاحنات بيبن المزودة برافعة جديدة تمامًا وعالية الجودة.
» Ⅰ. مقدمة عن المنتج:
الشركة المصنعة: شاحنات CEEC
▶ الهيكل: هيكل بيبن 6×6، كابينة طويلة NG80B، محرك ديزل ويتشاي بقوة 420 حصان، علبة تروس فاست ذات 12 سرعة

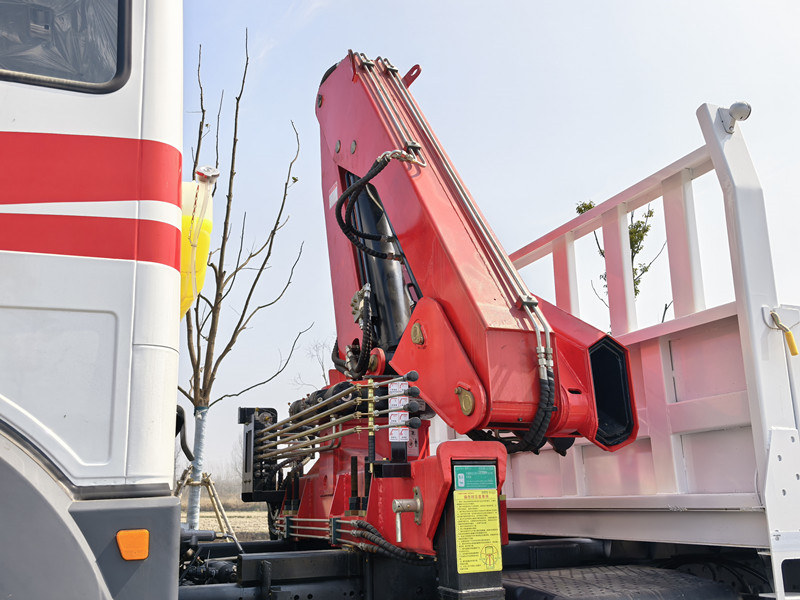

▶ طراز الرافعة: رافعة مفصلية CEEC SQZ80-3
▶ قدرة الرافعة على الرفع: 4 أطنان
▶ ارتفاع رفع الرافعة: 8.6 متر
▶ أبعاد صندوق الشحن: 6000×2550×550 مم
» Ⅱ. مواصفات المنتج:
[if gte mso 9]>
|
BEIBEN 6x6 truck mounted 4-ton knuckle boom crane |
|
||
|
Emission Standard |
EUR 3 |
|
|
|
Chassis type |
Cargo truck type |
|
|
|
Chassis model |
ND2260FD |
|
|
|
Driving Type |
6×6 |
|
|
|
Dimensions |
|
||
|
Wheelbase(mm) |
4450+1450 |
|
|
|
Overall Dimension(mm) |
9350×2550×3530 |
|
|
|
Cargo box dimension(mm) |
6000x2550x550 |
|
|
|
Weight parameters |
|
||
|
GVW(kg) |
26,000kgs |
|
|
|
Curb weight(kg) |
13,500kgs |
|
|
|
Real load weight(kg) |
More than 20,000kgs |
|
|
|
Chassis parameter |
|
||
|
Front axle |
7 Ton drive axle |
|
|
|
Rear axle |
13 Ton×2, Beiben double reduction axle |
|
|
|
Front wheel track (mm) |
2070 |
|
|
|
Rear wheel track (mm) |
2040/2040 mm |
|
|
|
Front/rear overhang(mm) |
1410/1310 |
|
|
|
Approach angle(°) |
29 |
|
|
|
Departure angle(°) |
52 |
|
|
|
Max speed(km/h) |
90 |
|
|
|
Suspension |
Leaf spring suspension |
|
|
|
Engine performance |
|
||
|
Engine brand |
WEICHAI |
|
|
|
Engine model |
WP12.420E32 |
|
|
|
Engine type |
Straight in-line, 6 cylinders, 4 strokes, water-cooling, Turbo charge with inter-cooling, diesel engine |
|
|
|
No. of cylinders |
Straight-6 cylinders |
|
|
|
Displacement(L) |
11.596 L |
|
|
|
Max. output (KW) |
309kw (420hp) |
|
|
|
Fuel type |
Diesel |
|
|
|
Max. output (kw/Ps/rpm) |
309kw(420ps)/2100 rpm |
|
|
|
Max torque/Speed (N.m/rpm) |
1750 N.m/1200-1500rpm |
|
|
|
Tire specification |
14.00R20, total 6 units tire+1 spare tire |
|
|
|
Drive Line |
|
||
|
Clutch description |
¢430, dry single plate, hydraulic control booster, mechanical operation with hydraulic assistance |
|
|
|
Transmission |
FAST 12JS200T, 12 forwarder, 2 reverse gear, synchronous meshing by manual |
|
|
|
Braking system |
Service brake
: Brake gap can be adjusted automatically double circulation air brake system
|
|
|
|
Suspension system |
|
||
|
Front axle |
Semi-elliptic leaf springs shock absorbers |
|
|
|
Rear axle |
Torsion bar semi-elliptic leaf springs |
|
|
|
Electrical Equipment |
|
||
|
Voltage |
24V |
|
|
|
Batteries |
2X12V/135Ah |
|
|
|
Starter |
6.2Kw/24V |
|
|
|
Cab description |
|
||
|
NG80 long cab, 2 seats and one sleeper bed, cool and heating air-conditioner, hydraulic suspension driver's seat, four point safety belt for driver and co-driver, with FM/AM radio player, USB interface |
|
||
|
Crane specifications |
|
||
|
Crane model |
SQZ80-3 |
Unit |
|
|
Max lifting capacity |
4,000 |
kg |
|
|
Max lifting moment |
80 |
kN.m |
|
|
Max. outreach |
6.25 |
m |
|
|
Max. lifting height |
8.6 |
m |
|
|
Crane working radius |
6.2 |
m |
|
|
Rated Flow of Hydraulic system |
32 |
L/min |
|
|
Hydraulic oil tank capacity |
60 |
L |
|
|
Rated pressure of hydraulic system |
20 |
Mpa |
|
|
Slewing angle |
360 |
° |
|
|
Outrigger span |
3457 |
mm |
|
|
Crane weight |
1500 |
كيلوغرام |
|
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
» Ⅲ. Product Features:
Beiben 2642 off-road chassis

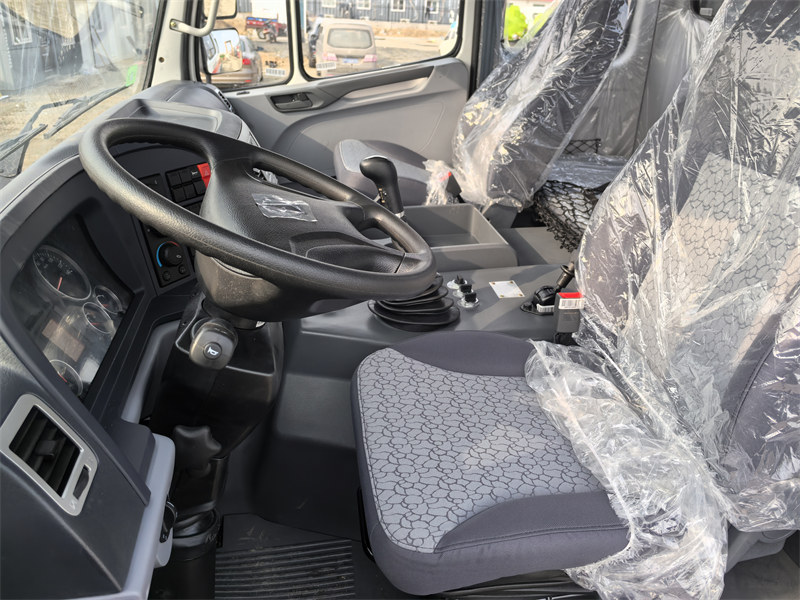

◆ Cabin: Beiben NG80B long cabin
Customzied Knuckle Crane
1. Hexagonal boom design with integral bending ensures light weight, high strength, and stability.
2. Cylinder telescoping mechanism offers proven reliability and high efficiency.
3. Three-hinge luffing system adjusts boom from 0° to 75°.
4. Hydraulic outriggers with horizontal/vertical cylinders expand support for safe lifting and travel.

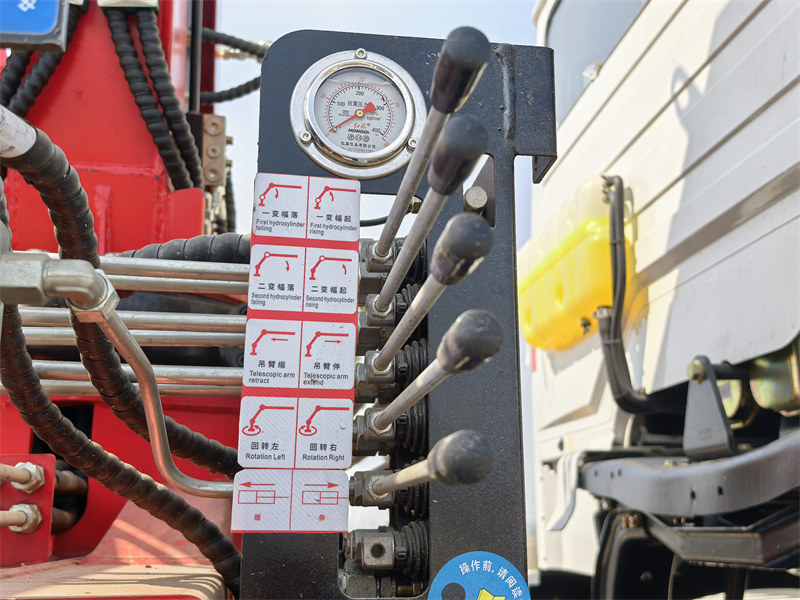

5. Open-loop system with independent valves for easy outrigger and crane control.

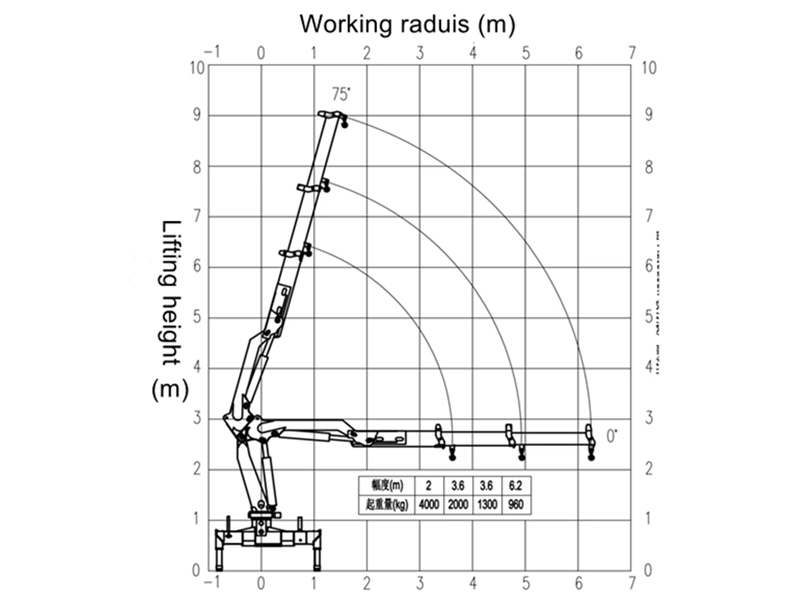

» Ⅳ. CEEC 4-ton Knuckle Boom Crane Specifications:
|
[if gte mso 9]>
|

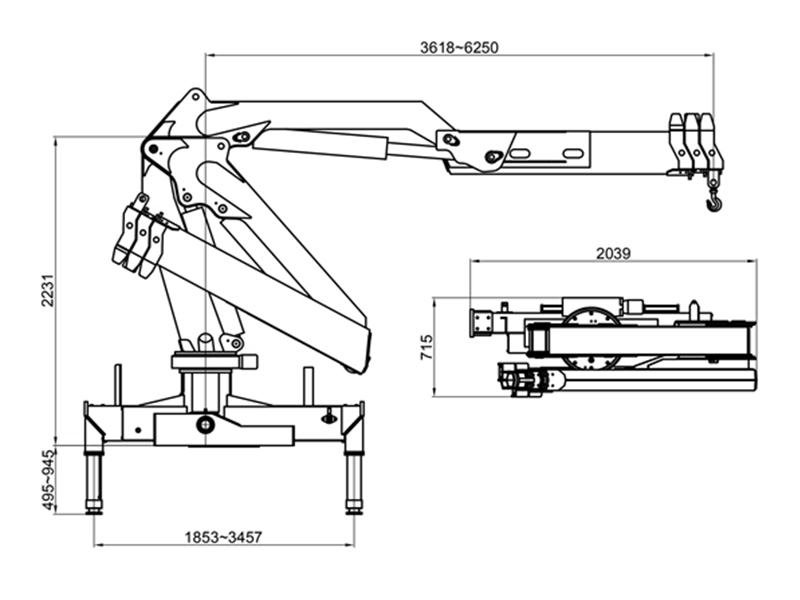

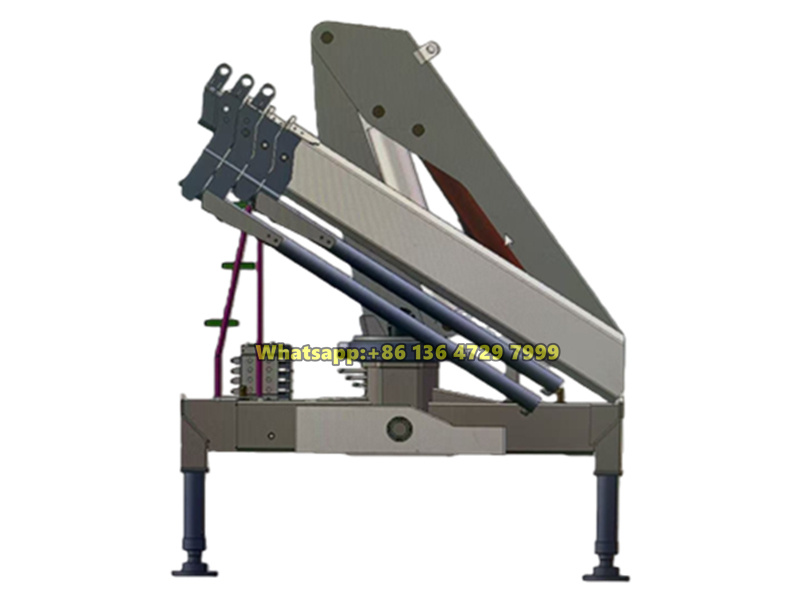

أبعاد الرافعة
|
|

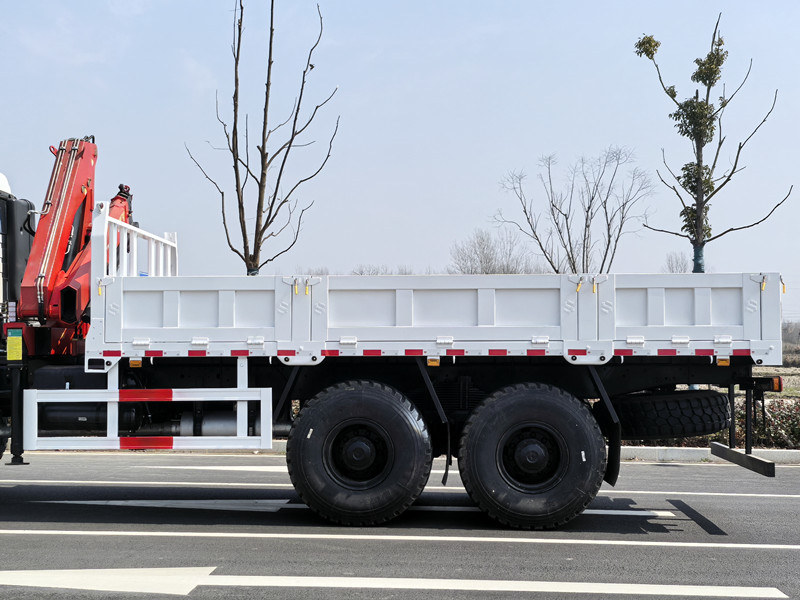

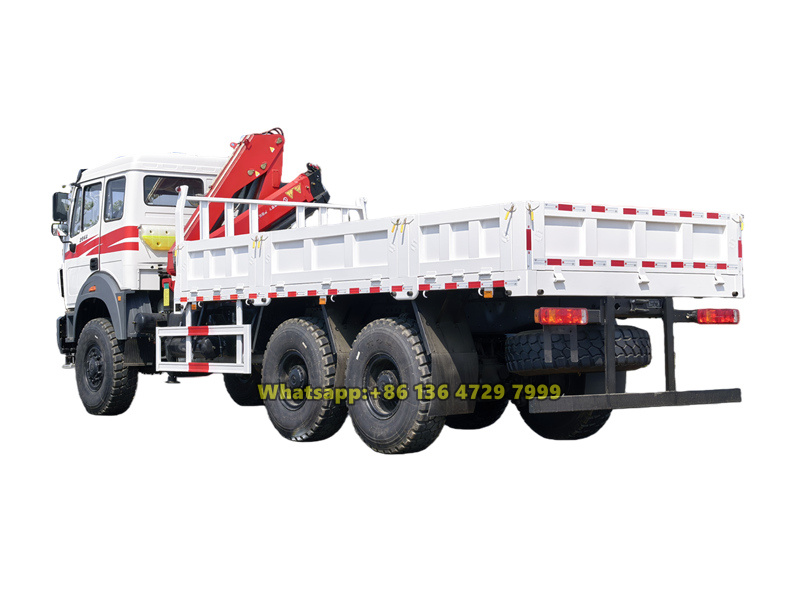

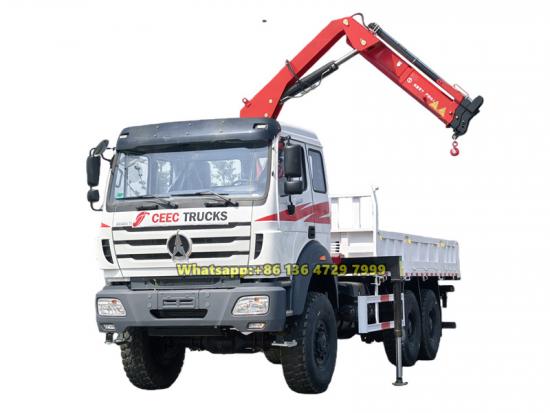

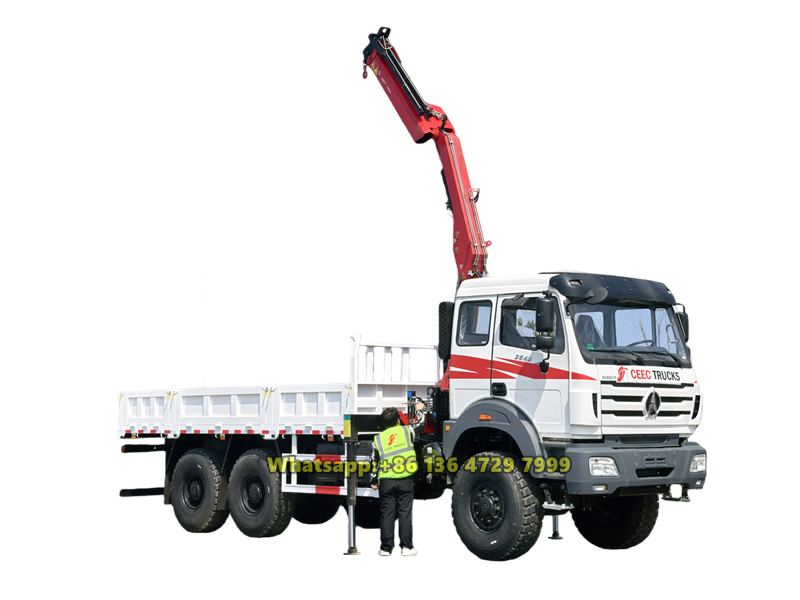

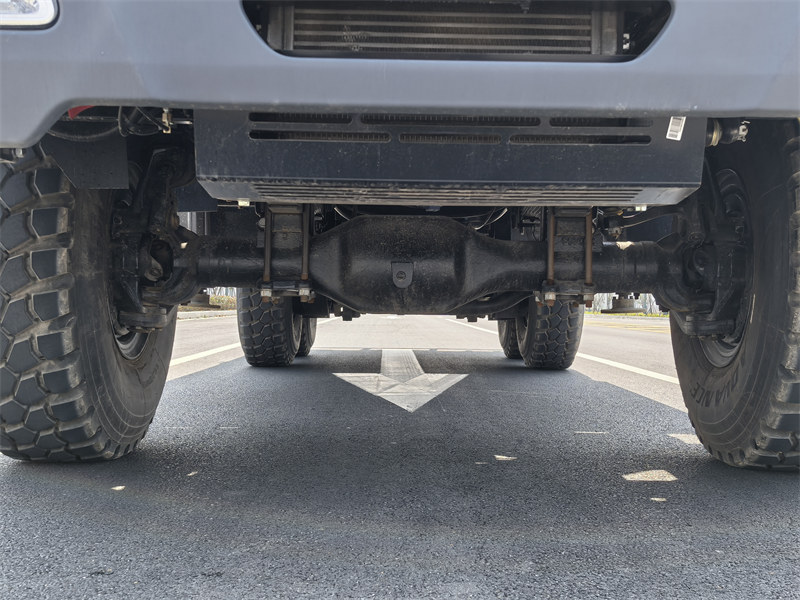

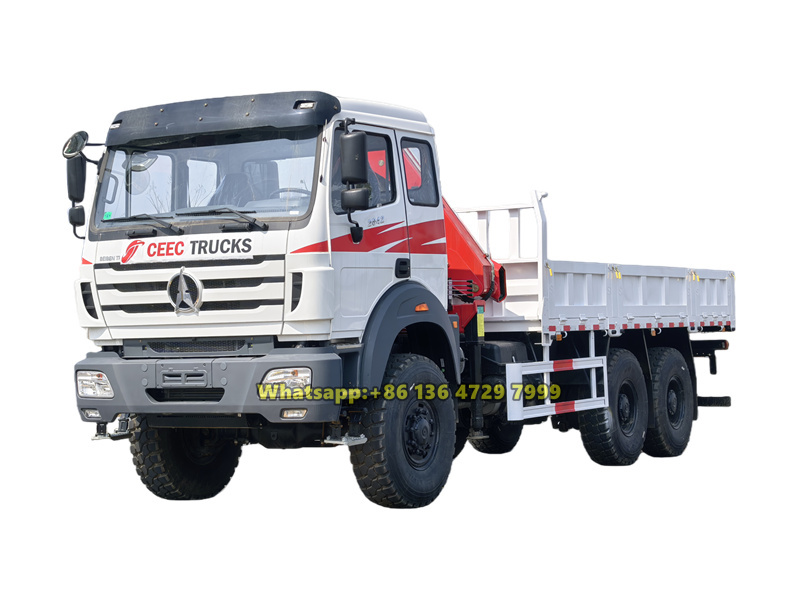

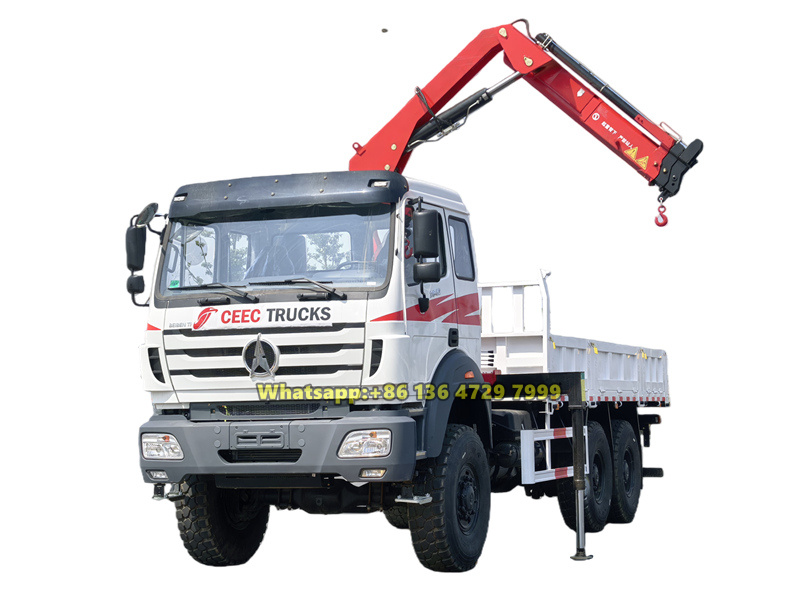

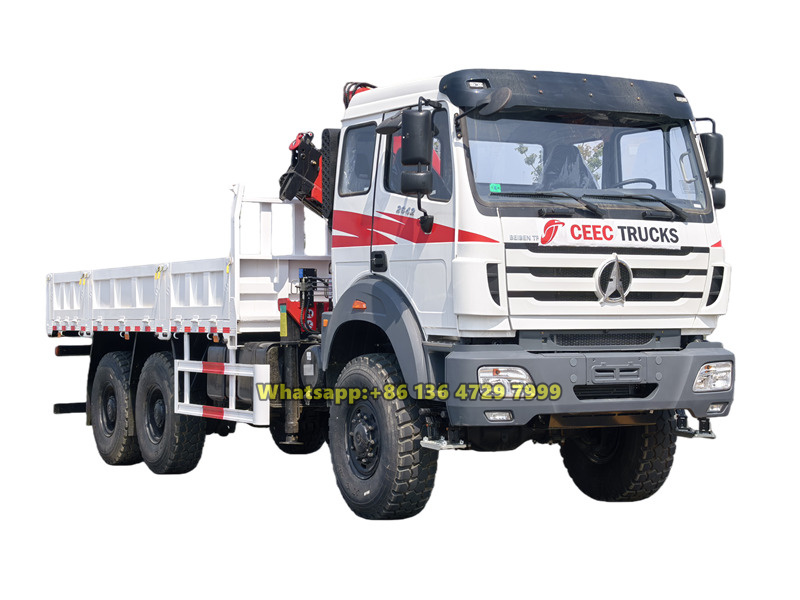

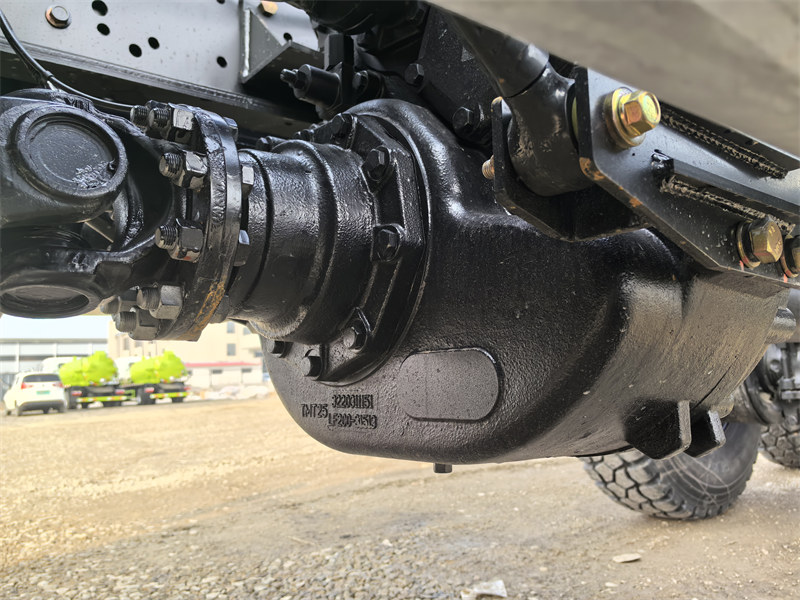

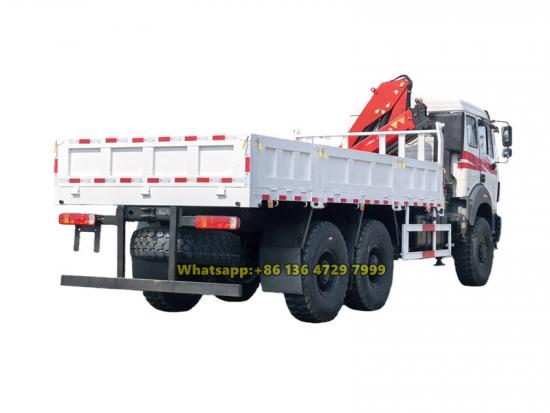

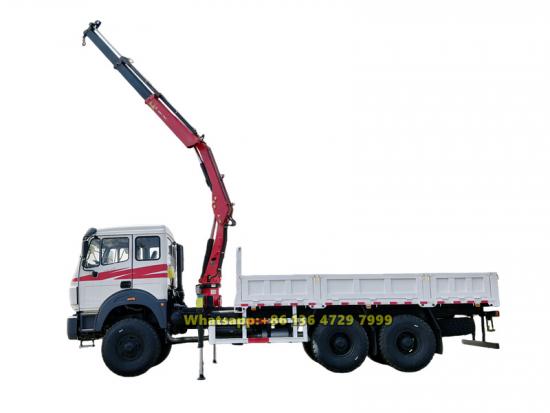

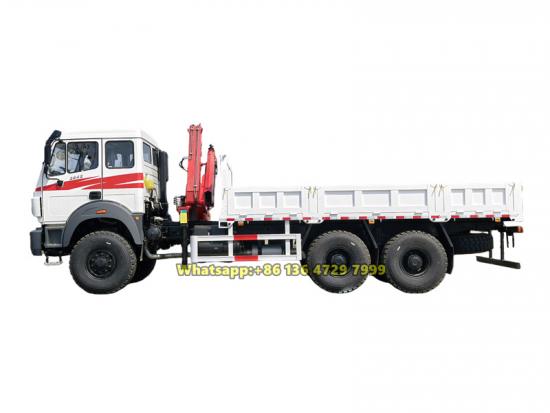

» ٥. تفاصيل شاحنة رافعة ذراع الرفع Beiben 6×6 AWD:

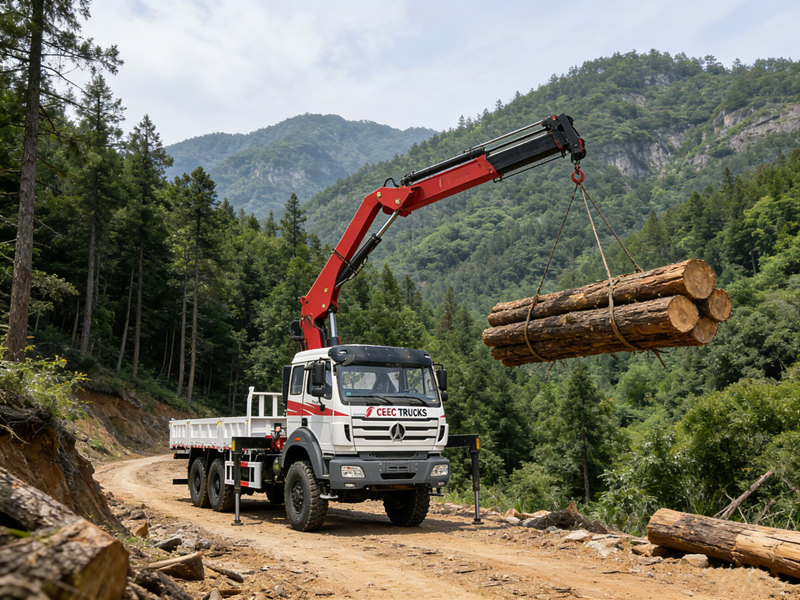

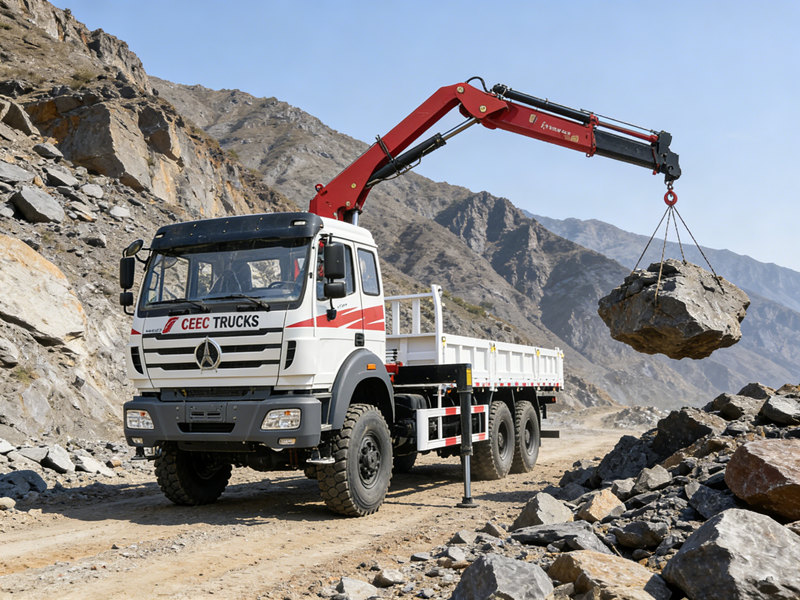

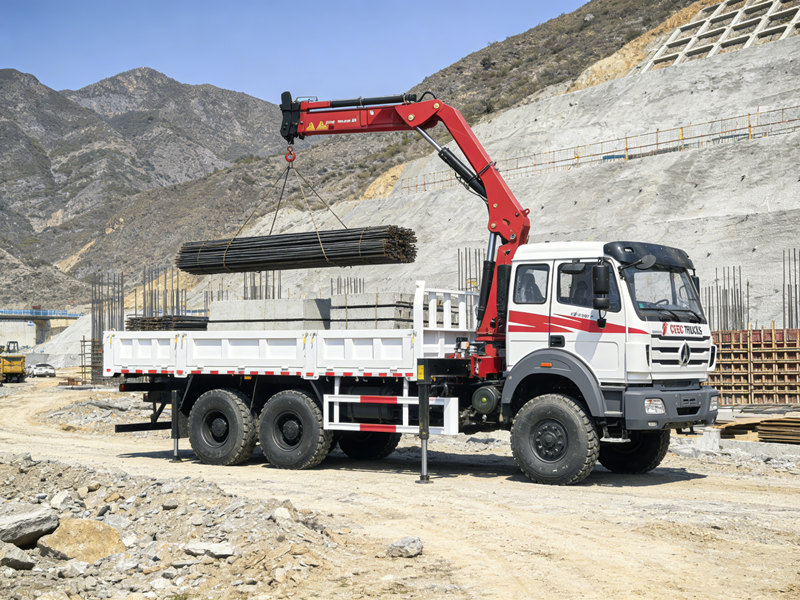

» Ⅵ . تطبيقات المنتج:
منتجات شاحنات مصنع بيبن الصينية 100%!
شحن سريع بنسبة 100%، مريح، فعال!
1. بيبن 4×2، 4×4، 6×4، 6×6، 8×4، 8×8 قيادة شاحنات رافعة ذراع الرافعة كخيار إضافي
2. البيع والتوريد مباشرة من المصنع شاحنات رافعة بيبن بقدرة رفع تتراوح من 5000 كجم إلى 25000 كجم
3. إكس سي إم جي، بالفينجر، يونيك، زومليون رافعات تلسكوبية أو مفصلية الذراع كخيار إضافي
4. خياري: جهاز تحكم عن بعد، صمام محدود العزم، مقعد مرتفع على العمود، مثقاب، إلخ .
